加长杆美标暗杆闸阀

  • 2016-01-16 15:27:33
  • 来源:永嘉县正隆阀门有限公司瓯北分公司

加长杆美标暗杆闸阀

一、Z45H加长杆美标暗杆闸阀:
Z45H加长杆美标暗杆闸阀可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。替代传统铸铁阀门,结构紧凑、设计合理、阀门刚性好,通道流畅、流阻系数小。铸钢闸阀密封面采用不锈钢和硬质合金,使用寿命长。
二、Z45H加长杆美标暗杆闸阀的特点:
1.Z45H加长杆美标暗杆闸阀采用柔性石墨填料、密封可靠、操作轻便灵活。
2.加长杆美标暗杆闸阀驱动方式分手动、电动、气动、齿轮传动;
3.暗杆闸阀结构型:弹性楔式单闸板、刚性楔式单闸板和双闸板型式

安装注意事项(详情请另参考安装使用说明书)
闸阀与管道连接应保持自然顺畅,避免产生垂直于管线的弯曲力,闸阀与井室、井管部分应保持竖直安装。安装时,保证伸缩管与伸缩杆连接可靠,井室位置应以井室顶端与地面持平,要求阀门伸缩杆顶端到井室顶端的距离以8-10厘米为宜。
三、Z45H加长杆美标暗杆闸阀性能参数:

型号

公称压力MPa

试验压力MPa

工作温度

使用介质

密封

强度

Z45H-150LB

2.0MPa(10kgf/cm2)

2.2MPa(11kgf/cm2)

3.0MPa(15kgfcm2)

-40~425℃

水、蒸汽、油

Z45W-150LB

Z45T-150LB

四、Z45H加长杆美标暗杆闸阀的零件材料:

型号

阀体、阀盖、闸板

阀杆螺母

密封圈

阀 杆

填 料

Z45H-150LB

铸钢

黄铜

WCB+2Cr13

不锈铁

石墨

Z45H-300LB

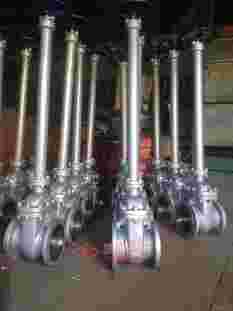

五、产品结构图:Z45H加长杆美标暗杆闸阀
