杠杆式疏水阀,进口杠杆式疏水阀

杠杆式疏水阀,进口杠杆式疏水阀,上海沪嘉阀门厂

杠杆式疏水阀

提供全套工程阀门解决方案,杠杆式疏水阀售前、售中、售后专业服务!

质量*:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

上海沪嘉阀门厂有限公司

杠杆式疏水阀名称:杠杆式疏水阀型号:FT43口径:DN15-DN100压力:1.6MPa≈4.0MPa材质:铸铁、铸钢、不锈钢认证:ISO9001:2000·杠杆式疏水阀产品详情

杠杆式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。

杠杆式疏水阀
杠杆式疏水阀特点:
此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。
FT43H杠杆浮球式疏水阀结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

杠杆式疏水阀主要零部件材料表

零部件材料袋

材料

阀体、阀盖

WCB、HT250
不锈钢

阀座、阀芯

不锈钢

浮球

不锈钢

控制架

不锈钢

热敏元件

哈氏合金

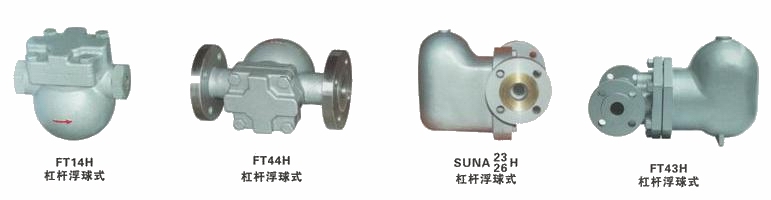

杠杆式疏水阀技术参数表

产品型号
Product Type

公称通径
Nominal diameter

连接方式
Type Of Connection

使用压力(Mpa)

温度(℃)

外形尺寸(mm)External Dimensions

L

L1

H1

H2

W

FT14-16

15-20

螺纹

0.01-1.6

250

125

155

55

55

155

FT14-16

15-25

螺纹

0.01-1.6

250

190

220

120

80

140

FT44-16
(FT43)
(FT46)

15-20
25

法兰

0.01-1.6

350

195
215

255

85

115

110

32-50
65-80

法兰

0.01-1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA

23

H

26

15-20
25
32-50

法兰

0.01-4.0

350

195
215
230

145
235

60
125

90
145

?

疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。
2、疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。
3、疏水阀前后要安装阀门,方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处,及时排出凝结水,避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀,应在出水口*低位置加个反水弯(凝结水提升接头),把凝结水位提升后再装疏水阀,以免产生汽阻。
7、疏水阀的出水管不应浸在水里。(如果浸在水里,应在弯曲处钻个孔,破坏真空,防止沙土回吸。)
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管,其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明:选用带防汽阻装置的疏水阀,避免设备产生汽锁。
13、疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防止回流。
14、疏水阀后如有凝结水回收,不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡,会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀,防止凝结水回流。
17、在蒸汽管道上装疏水阀,主管道要设一个接近主管道半径的凝结水集水井,然后再用小管引至疏水阀。
18、机械型疏水阀长期不用,要卸下排污螺丝把里面的水放掉,以防冰冻。
19、发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。每年至少要检修一次,清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件,但对系统工作和经济运行影响很大,所以疏水阀的维护和检修也是至关重要的,只有充分重视疏水阀在生产上的重要作用。勤检修,使疏水阀经常处在良好的工作状态下,才能保证达到*佳节能效果和提高经济效益。?
