三通法兰球阀

  • 2015-05-29 10:06:27
  • 来源:沪山阀门制造(上海)有限公司

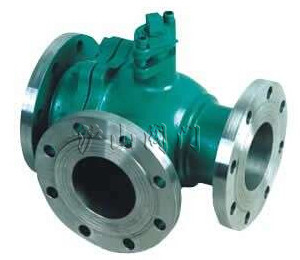

三通法兰球阀

三通法兰球阀 http://www.hushanfamen.com/Valve_Product_664.html

产品名称: 三通法兰球阀 产品型号: Q44(5) 产品口径: DN15-200mm 产品压力: 1.6-6.4MPa 产品材质: 铸铁、铸钢、不锈钢 联系电话: 021-31007323 联系传真: 021-33321522 Email: [email protected] 联系人: 周生 联系手机: 18818008975 QQ: 178876695 公司名: 沪山阀门制造(上海)有限公司 帐号: 03416900040041464 税号: 310115312539830 售后承诺: 质保一年,质量三包:包修、包换、包退。

一、Q44(5)三通T(L)球阀 主要零件材质

零件名称

材 质 GB ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺柱

35CrMoA

A193-B7

二、Q44(5)三通T(L)球阀 主要性能规范

公称压力 PN(MPa)

试验压力 壳体 Shell 高压液密封 低压气密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28-350℃

应用规范

连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验

GB9/T 9092-99、API 598

其余制造规范均按本厂标准

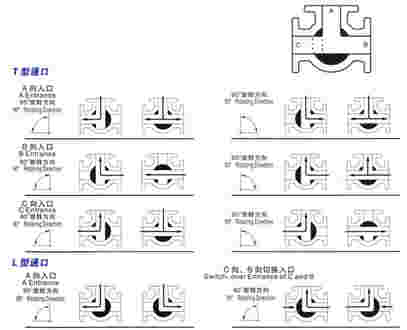

三、Q44(5)三通T(L)球阀流向示意图

三通球阀流向示意图

四、Q44(5)三通T(L)球阀 主要外型连接尺寸表

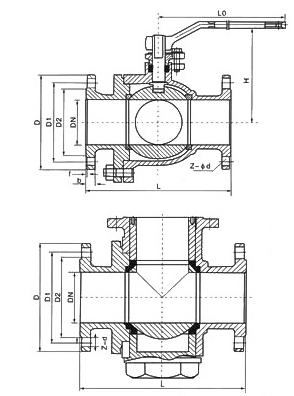

三通球阀结构图

主要
尺寸

公称通径 15 20 25 32 40 50

L

150

150

180

200

220

240

H

90

90

102

115

135

140

W

140

140

155

250

250

350

主要
尺寸

公称通径 65 80 100 125 150 200

L

260

280

320

380

440

550

H

155

185

210

275

305

335

W

350

420

700

1000

1300

1800

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。 沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了*各地用户的好评,被誉为“良心阀门”。
