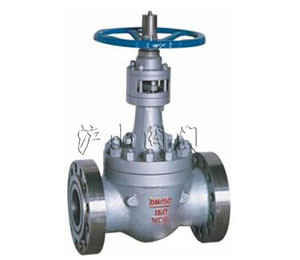

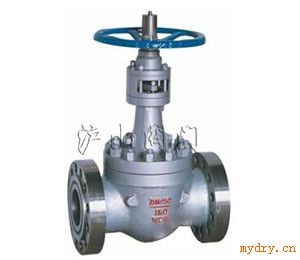

轨道球阀
轨道球阀 http://www.hushanfamen.com/Valve_Product_680.html
沪山阀门制造（上海）有限公司是国内*〖轨道球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖轨道球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。
一、轨道球阀介绍
轨道球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。
二、轨道球阀按结构形式划分
一、浮动球球阀:球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。 二、固定球球阀:球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的电动球阀。 三、弹性球球阀:球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。三、轨道球阀设计标准
1、设计、制造按GB/12237 2、结构长度按QB/ZMV 107 3、连接法兰JB/T79.1～79.4 GB/T9113.1～9113.4 4、阀门检查和试验按GB/13927四、轨道球阀按其通道位置划分
气动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项： 1.要留有阀柄旋转的位置。 2.不能用作节流。 3.带传动机构的球阀应直立安装。 球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。五、轨道球阀优点
轨道球阀在管路中主要用来做紧急切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点： 1、轨道球阀。为了达到无摩擦的操作方式，开启阀门时，阀杆首先提升使阀球与阀座脱离，然后阀杆驱动阀球转动到开启位置；关闭阀门时，阀杆带动阀球在不接触阀座的情况下转动，然后阀杆下降压迫阀球紧压在阀座上。 2、球阀采用具有固定枢轴结构的球阀，以保证阀门开关迅捷、低扭矩、易于开启和关闭。 3、阀体结构采用顶装式设计，以保证阀门内部零件的更换和维修可以通过拆卸阀门阀盖进行在线修理，而不需要将阀门从管线上拆卸下来。 4、以保证阀门具有长期的、持续的紧密密封特性。阀球和阀座之间的密封不依靠介质的压力来实现，确保阀门的密封性不受介质压力波动的影响。 5、阀球密封面和阀座密封面采用无摩擦设计来保证阀门密封体的长寿命。阀门在开启和关闭过程中，阀球的密封面和阀座的密封面在操作过程中始终保证不接触，避免相互摩擦对阀球密封面和阀座密封面产生损伤而降低阀门密封性能和使用寿命。 6、阀座使用机械过盈冷压的方式嵌入阀体，不采用焊接，螺纹或粘连的方式安装阀座。 7、切断球阀具备阀座免冲刷设计。在开启和关闭阀门时，切断阀的流通通道瞬间全开或全关，使阀门在开关过程中无高速流体局部冲蚀阀座密封面，从而进一步提高阀门的密封寿命。 8、阀球密封面采用镍基硬质合金,哈氏合金或其它合金堆焊, 堆焊*小厚度不小于1.5mm，以保证阀门在*苛刻的工况下阀门的严密性和长久的密封寿命,。 9、阀门具备双向密封能力，可承受双向压差。 10、阀门的耐火设计执行API 6FA和API 607标准。所有的阀门都是防火安全型的。 ◆. 阀芯，阀座密封面为全金属密封结构，当失火时，仍能保证密封，停止介质内漏。 ◆.中法兰处采用不锈钢与石墨缠绕垫片，可以满足耐火要求； ◆.填料函处设有柔性石墨填料，能够在其它填料因火灾等原因而失去效果时柔性石墨填料起到密封效果；可以满足耐火要求； 11、阀门的阀杆通过阀杆螺母、阀盖、阀体、球芯之间形成了电路连续导通，达到了防静电效果。 12、为了提高阀门的可靠性、安全性以及密封能力，降低故障率，阀门低压的气密性不依靠阀座弹簧来实现。 13、阀杆和阀球的位置由阀杆导销与阀杆切断的配合来控制，为保证阀门运行的稳定性，阀杆导销为双导销，而且阀杆导销可以从外部拆卸和更换。 14、手轮或轴承的固定使用螺栓或螺母压紧，不使用弹性卡环。 15、阀门的安装尺寸与现有阀门一致，具有良好的互换性。六、轨道球阀结构特点
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。 2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。 3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。 4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。 5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。 6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。七、轨道球阀工作原理
轨道硬密封球阀的工作原理：凸轮的原理使得阀球在旋转中与阀座密封面脱离，旋转到位后再将阀球推向阀座实现密封。当阀门处于全开位置时，瞬时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。连接转动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停地按顺时针方向转动。当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。继续转动手轮，再次下降的阀杆通过阀杆下端的凸轮结构机械地压迫球体，使球体密封面与阀座密封面紧密接触，从而达到密封的目的。轨道硬密封球阀处于全关位置时逆时针转动手轮，在阀杆螺母与止推轴承的配合下，阀杆开始上升，并带动球体开始旋转，。连续转动手轮，阀杆会在向上升的同时带动球体趋向阀座。轨道硬密封球阀将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其中的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停地按逆时针方向转动。继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°，阀门已处于全开位置。 轨道硬密封球阀结构特点：传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球论著启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。八、轨道球阀技术规范
设计依据Design Standard GB ASME 结构长度 Face to Face JB/T7745 GB/T 12221 ASME B 16.10 连接法兰Flanged Size GB/T 9113 JB/T 79 ASME B16.5 MSS SP44 对焊端 Butt welding End GB/T 12224 ASME B16.25 实验和检验 Test and Inspection JB/T 9092 API 598 注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。九、轨道球阀主要零件材质
序号
No 零件名称
Part name 材质 Material GB ASTM 1 阀体
Body WCB A216-WCB 2 垫片
Gasket 不锈钢+柔性石墨
Graphite + stainless steel 不锈钢+柔性石墨
Graphite + stainless steel 3 衬套
Bushing 锡青铜+PTFE
Nikealium +PTFE 锡青铜+PTFE
Nikealium +PTFE 4 密封圈
Sealing ring PTFE、STEEL PTFE、STEEL 5 球体
Ball WCB + H C r /STL WCB + H C r /STL 6 销
Pin 1Cr13 A276-410 7 阀杆
Stem 1Cr13 A182-F6a 8 填料
Packing 柔性石墨
Flexible Graphite 柔性石墨
Flexible Graphite 9 填料压盖
Gland WCB A276-WCB 10 轴承
Bearing 组合件
Assembled11 阀杆螺母
Stem nut ZA19-4 A439-D2C 12 压盖
Cover 35 ANSI C 1036 13 手轮
Hand wheel QT400-17 QT400-17 14 支架
Yoke WCB A276-WCB 15 定位销
Fitting pin 1Cr13 A276-410 16 阀盖
bonnet WCB A276-WCB 17 螺母
Nut 35 A194-2H 18 螺柱
Bolt 35CrMoA A193-B7 注：抗硫型阀门该零件的材质为GB(1Cr18Ni9)、ASTM(A276-321)
抗硫型阀门该零件的材质为GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
轨道球阀QT(3、9)4(6)7F(H、Y)
尺寸及重量PN1.6、2.5 MPa CLASS 150 公称通径 Class150 PN1.6、2.5 手动 蜗轮蜗杆传动 电动 DN NPS L L1 L L1 H W Kg H W 蜗轮蜗杆装置 Kg H W 电动装置 Class150 PN1.6 PN2.5 Kg 15 1/2 108 - 130 140 310 180 16 - - - - 210 200 SMC-04 SMC-04 46 20 3/4 117 - 150 152 325 180 8 - - - - 225 200 SMC-04 SMC-04 48 25 1 127 - 160 165 345 200 12 420 200 O型（Type） 25 230 200 SMC-04 SMC-04 52 32 11/4 140 - 180 178 360 200 16 440 200 O型（Type） 29 290 500 SMC-03 SMC-03 58 40 11/2 165 190 200 190 380 200 19 455 200 O型（Type） 41 300 500 SMC-03 SMC-03 67 50 2 178 216 230 216 385 200 28 465 200 O型（Type） 56 570 460 ZA2-5 ZA2-5 70 65 21/2 190 241 290 241 393 300 43 480 200 O型（Type） 69 625 460 ZA2-5 ZA2-5 87 80 3 203 283 310 283 402 300 58 500 300 A型（Type） 85 760 460 ZA2-20 ZA2-20 102 100 4 229 305 350 305 510 300 75 510 300 A型（Type） 130 780 460 ZA2-20 ZA2-20 119 150 6 394 457 480 457 690 400 133 680 300 A型（Type） 207 850 460 ZA2-20 ZA2-30 200 200 8 457 521 600 521 785 500 225 820 400 B型（Type） 310 840 460 ZA2-30 ZA25-40 290 250 10 533 559 730 559 995 600 345 910 400 B型（Type） 496 960 460 ZA2-30 ZA2-30 410 300 12 610 635 850 635 1183 600 440 1090 400 B型（Type） 560 990 460 ZA3-60 ZA3-690 545 350 14 686 762 980 762 1254 650 775 1330 600 C型（Type） 895 1165 460 ZA3-60 ZA3-90 880 400 16 762 838 1100 838 1565 650 833 1380 600 C型（Type） 980 1385 460 ZA3-90 ZA3-120 973 450 18 864 914 1200 914 1637 700 1110 1450 800 D型（Type） 1280 1415 460 ZA4-120 ZA3-160 1250 500 20 914 991 1250 991 1705 700 1240 1840 800 D型（Type） 1400 1490 460 ZA4-240 ZA4-240 1380 600 24 1067 1143 1450 1143 1883 800 1673 1870 800 DA型（Type） 1820 1620 458 SMC-2 SMC-2 1851 700 28 1346 1346 1346 1346 2108 800 2600 2130 800 DA型（Type） 2950 1720 458 SMC-2 SMC-3 2800 800 32 1524 1524 1524 1524 - - 2820 - -- 1825/1885SMC-3 SMC-3 2930 900 36 1727 1727 1727 1727 - - 2950 - -- 2250/2300SMC-3 SMC-4 3150沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
