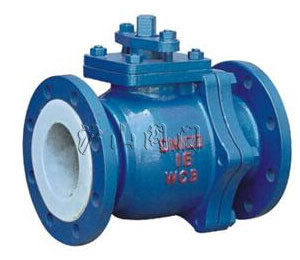

衬氟塑料球阀

衬氟塑料球阀

衬氟塑料球阀 http://www.hushanfamen.com/Valve_Product_918.html

产品名称： 衬氟塑料球阀 产品型号： Q641Fs、Q941Fs 产品口径： DN15-250mm 产品压力： 0.6-1.6MPa 产品材质： 铸铁、铸钢、不锈钢 售后承诺： 质保一年，质量三包：包修、包换、包退。 产品名称： Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀 产品型号： Q641Fs、Q941Fs 驱动方式： 手动、气动、电动 连接形式： 法兰 结构形式： 浮动球球阀 密封结构： PTFE等 压力范围： 0.6～1.6MPa 公称通径： DN15-DN250 常用材质： 铸铁、碳钢、不锈钢 技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀介绍

设计与制造：GB12237
结构长度：GB12221
法兰连接尺寸：GB4216

二、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀用途

电动衬氟塑料球阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

三、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1 低压密封：0.4～0.7MPa

四、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀材料

三通螺纹球阀阀体：铸铁、碳钢、不锈钢 球体：碳钢 阀体衬里：FEP 球体衬里：FEP
密封圈：PTFE 填料：PTFE 手柄：碳钢

五、Q641Fs、Q941Fs、手动、气动、电动衬氟塑料球阀部件列表

1、阀体2、阀体衬里3、阀座4、球体5、球体衬里6、填料函7、手柄
公称通径 公称压力 工作压力 L D D1 D2 b n-Фd f H L0 质量 15 1.6
1.0 1.6
1.0 130 95 65 45 14 4-13.5 3 95 100 4 20 140 105 75 55 16 4-13.5 3 98 160 4.5 25 150 115 85 65 16 4-13.5 3 103 160 4 32 165 140 100 78 18 4-17.5 3 120 250 7 40 180 150 110 85 18 4-17.5 3 125 250 9 50 200 165 125 100 20 4-17.5 3 137 350 15 65 220 185 145 120 20 4-17.5 3 145 350 19 80 250 200 160 135 22 4-17.5 3 185 450 30 100 280 220 180 155 24 8-17.5 3 220 450 40 125 1.0 320 250 210 185 24 8-17.5 3 230 600 65 150 360 285 240 210 26 8-22 3 283 800 85 200 0.6 400 340 295 265 28 8-22 4 352 1200 153 250 533 390 350 320 30 12-22 4 378
