GL41H过滤器

  • 2015-05-26 11:13:12
  • 来源:沪山阀门制造(上海)有限公司

GL41H过滤器

GL41H过滤器 http://www.hushanfamen.com/Valve_Product_1261.html

产品名称: GL41H过滤器 产品型号: GL41H-16 产品口径: DN15-500mm 产品压力: 1.6-6.4MPa 产品材质: 铸铁、铸钢、不锈钢 联系电话: 021-31007323 联系传真: 021-33321522 Email: [email protected] 联系人: 周生 联系手机: 18818008975 QQ: 178876695 公司名: 沪山阀门制造(上海)有限公司 帐号: 03416900040041464 税号: 310115312539830 售后承诺: 质保一年,质量三包:包修、包换、包退。

一、GL41H-10~16法兰连接铁制Y型过滤器概述

GL41H-10~16法兰连接铁制Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

二、GL41H-10~16法兰连接铁制Y型过滤器主要性能参数

型号

PN

工作压力(Mpa)

适用温度(℃)

适用介质

GL41H-10

10

1.0

≤120

水、蒸汽、油

GL41H-16

16

1.6

≤200

水、蒸汽、油

GL41H-16Q

16

1.6

≤220

水、蒸汽、油

三、GL41H-10~16法兰连接铁制Y型过滤器零部件材料

GL41H型号

材料

阀体、阀盖

过滤网

螺塞

垫片

GL41H-10

灰铸铁

不锈钢

可锻铸铁

橡胶石棉板

GL41H-16

灰铸铁

不锈钢

可锻铸铁

橡胶石棉板

GL41H-16Q

球磨铸铁

不锈钢

可锻铸铁

橡胶石棉板

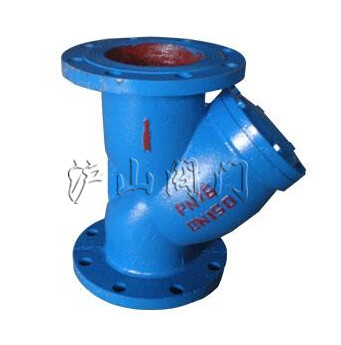

GL41H过滤器结构图

四、GL41H-10~16法兰连接铁制Y型过滤器产品外形及结构尺寸(PN16)

型号

DN

L

D

z×?d

H

重量/kg

GL41H-10

50

250

160

4×?18

168

65

280

180

4×?18

185

80

315

195

4×?18

200

100

370

215

8×?18

255

125

450

245

8×?18

295

150

510

280

8×?23

345

200

560

335

8×?23

425

250

745

390

12×?23

515

300

780

440

12×?23

600

GL41H-16Q

50

250

160

4×?18

168

65

280

180

4×?18

185

80

315

195

8×?18

200

100

370

215

8×?18

255

125

450

245

8×?18

295

150

510

280

8×?23

345

200

560

335

12×?23

425

250

745

405

12×?25

515

300

780

460

12×?25

600

GL41H-16

32

180

135

4×?18

90

4.9

40

220

145

4×?18

125

7.3

50

240

160

4×?18

145

10.1

65

280

180

4×?18

165

14

80

320

195

8×?18

210

19.2

100

380

215

8×?18

250

27

125

440

245

8×?18

295

49.7

150

480

280

8×?23

335

59.4

200

600

335

12×?23

380

97.2

250

605

405

12×?25

430

132.4

300

635

460

12×?25

460

173.2

350

696

520

16×?25

495

230

400

790

580

16×?30

560

320

450

850

640

20×?30

641

460

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。 沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了*各地用户的好评,被誉为“良心阀门”。
