概述

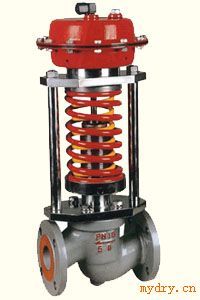

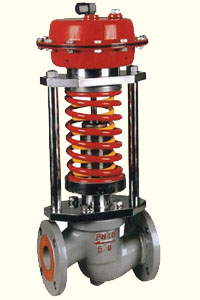

指挥操作型自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值,进行自动调节的节能型控制装置.它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符合国际标准的新一代阀门产品，其特点有：
1、无需外加驱动能源的节能型自控系统，设定费用低，适用于爆炸性环境；
2、结构简单，维护工作量小；
3、设定点可调且范围宽，便于用户在设定范围内连续调整；
4、指挥操作型较直接作用型动态响应快，精度高，可调比大。
5、阀体采用压力平衡机构，使调节阀反应灵敏、控制*、允许压差大。
主要技术参数 | 公称通径 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数 (Kv) | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 190 | 280 | 420 | 500 | 710 | | 公称压力 (Mpa) | 1.6 、 4.0 | | 压力设定值范围 (kpa) | 100~1100 | | 介质温度 ( ℃ ) | 气体≤ 80; 液体≤ 150; 加隔离罐≤ 200 | | 压力平衡件 | 波纹管 | 套筒 | | *大允许压差△ P(Mpa) | 1.6 | 1.5 | 1.2 | 1.0 | | 1.6 | 1.5 | 1.2 | 1.0 | | 固有流量特性 | 快开 ( 特性与国外相同 ) | 上游压力 P1
*大允许值 (Mpa) | 2.5 | | 法兰连接形式 | PN1.6Mpa 按 GB9113.1-2000 平面、突面整体钢制管法兰 , 阀体突面
PN4.0Mpa 按 GB9113.2-2000 凹凸面整体钢制管法兰 , 阀体凹面 | | 执行机构信号接口 | M12*1.5 、 M14*1.5 | | 作用方式 | 阀前控制 (K 型 ) |
注:1、可为用户提供按ANSI、JPI等法兰标准制造的产品。
2、可为用户提供整体指挥器操作型、组合指挥泄压阀。
|
