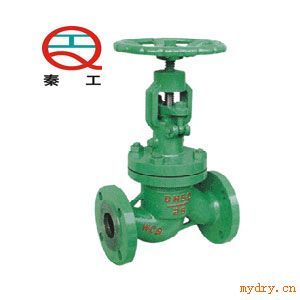

真空隔离截止阀

真空隔离截止阀

概述；

NKJ41H法兰式真空隔离截止阀秦工采用主体铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

产品结构特点：

1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
主要零件的材料说明：

阀 体	25、WCB	Cr5Mo
阀 盖	25、WCB	Cr5Mo
支 架	25、WCB	Cr5Mo
阀 瓣	2Cr13、WCB	Cr5Mo
阀 杆	2Cr13	38CrMoAL、25Cr2MoV
阀 座	25、304	304
密封环	膨胀柔性石墨
填 料	膨胀柔性石墨
阀杆螺母	ZCuA110Fe3

主要尺寸及重量

公称通径 DN(mm)	公称压力PN(MPa)	主 要 外 形 及 连 接 尺 寸(mm)
		L	H手	D	Do	D1	L1	α	W
10	4.0	130	245	36	11	18.4	10		120
15		130	245	36	16	22.5	10		120
20		150	265	44	21	28.5	11		160
25		160	270	48	26	34.5	12		200
32		180	285	48	34			37.5°	200
40		200	320	55	40			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	66			37.5°	300
80		310	430	95	78			37.5°	3000
100		35	470	117	100			37.5°	350
125		400	500	143	126			37.5°	350
150		480	533	167	150			37.5°	400
10	6.4	130	245	36	10	18.4	10		120
15		130	245	36	15	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	280	48	33			37.5°	200
40		200	320	55	39			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	65			37.5°	320
80		310	430	95	76			37.5°	360
100		350	470	117	98			37.5°	400
125		480	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500
10	10.0	130	245	36	10	18.4	10		120
15		130	245	36	14	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	285	48	32			37.5°	200
40		200	320	55	38			37.5°	240
50		230	355	64	48			37.5°	320
65		290	410	82	63			37.5°	320
80		310	430	95	74			37.5°	360
100		350	470	117	97			37.5°	400
125		400	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500
