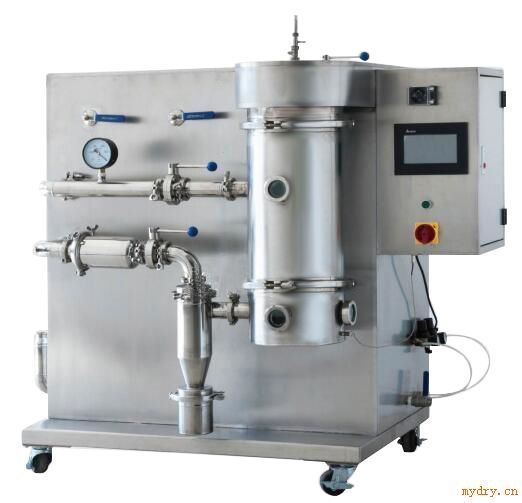

YQL-PWG-2实验型小型喷雾冷冻干燥机

产品介绍

YQL-PWG-2实验型喷雾冷冻干燥机是我公司结合喷雾干燥技术和真空冻干技术精心开发的结晶。

YQL-PWG-2命名YQL宇勤冷冻-PWG喷雾干燥-2 L蒸发量

适用范围：

YQL-PWG-2实验型喷雾冷冻干燥机适用于热敏性、粘稠性、活性物料及含糖量高的物料的低温干燥，如中草药天然产物提取液、乳制品、生物制剂、酶制剂、水果原汁、高分子材料、各种无机物材料等。

设备特点：

1、实验型喷雾冷冻干燥机把喷雾干燥和真空冷冻干燥二者有机的结合起来，所需的干燥时间极短，缩短了传统的真空冷冻干燥时间，且干燥后的物料为粉状的固体，经喷雾冷冻干燥的物品，原有的生物、化学特性基本不变，易于长期保存，加水后能恢复到冻干前的形态，并且能保持其原有的生化特性

2、本机采用风冷冷凝式全封闭压缩机制冷系统，制冷迅速，结冰器温度低，吸附水分能力强，温度、真空度显示均为数字式，准确、直观

3、冷冻喷雾干燥物品采用空气自然加热升华，保持样品的安全性

4、主机上配有真空泵电源插头，不需另接电源，使用方便

5、真空连接采用国际通用标准卡箍，方便可靠

6、性能稳定，操作简便，噪音低

7、快速喷雾冷冻干燥对比传统冻干机：能对易粘壁、含有机物的液态物料进行快速冻干（果汁、中药浸膏等），且干燥后的成品呈颗粒状态，流动性好，颗粒粒径在一定范围内可调

技术参数：

彩色触摸屏参数显示：干燥室温度/蠕动泵转速/风机频率/通针频率/干燥室压力

1、处理蒸发量： 2L/次

2、冷阱温度： -70°C

3、喷雾进风温度：-45--60°C

4、喷雾出风温度：-25°C

5、真空泵功率： <2KW；

6、极限真空压力：空载<20Pa；

7、喷雾压力： 2-5BAR（压力可调）；

8、空压机产气量：大于4.2M3/h；

9、冷风风流量：约5.5M3/min

10、制冷机功率： 10 千瓦

11、冷凝容量： 6 平方

尺寸：1600*1200*1600mm（L*W*H）

设备用途及工艺简介

该装置针对菌类，蛋白酶，生物制剂等活性有特殊要求的物料，先将物料冷冻至1-7度，保持有一定的物料流动性，并处于无冰的状态。再用专业的冷冻雾化喷嘴将溶液雾化成细小雾滴。然后用密闭风机对空气中的水分经过干燥，洁净处理，然后再对干燥风进行超冷处理，迅速让干燥风降至-50度左右。干冷风与悬浮的雾滴充分接触。迅速将悬浮的雾滴冰雹化。此时冰雹微珠随着干冷风长时间接触。产生蒸发和升华双重效应，加速雾滴水分的挥发。并通过特殊结构加快冰雹内部分子的运动，从而进一步提高了物料干燥

的速度。

特点：

1.真空冷冻干燥机在真空环境下的冷冻升华，为真空下的冷冻升华；升华时间比传统的真空冷冻干燥机提升至3-5小时的升华干燥（普通36小时干燥）。

2.传统的真空冷冻干燥机从底部换热层板的逐层向上传热方式，这种换热效率低，堆积的物料厚度越厚，干燥的时间越长。冷冻喷雾干燥将低温溶液分散成成千上万的冷冻雾珠，有效地增加了换热及干燥的面积，提升升华干燥速度，从而加快干燥速度。

3.将传统的喷雾干燥干燥雾滴停留的时间几十秒提升到几*钟甚至几个小时。充分增加干燥蒸发干燥的时间。

4.适应了有氧环境下物料的适用环境。同时也可选配氮气循环装置，也可适用厌氧环境的物料环境

5.此工艺生产出的粉料溶解性、分散性比传统的冷冻干燥机和喷雾干燥机要好。

设备组成

设备主要由：送料系统、雾化系统、干燥系统、惰性气体循环系统（选配）、产品回收系统、空气净化系统、空气干燥系统，空气冷冻系统，冷冻干燥系统组成。

整机尺寸：长度约1.7米，宽度约1.28米，高度约1.63米

进料装置

配料罐、溶剂罐、输料蠕动泵、输料管路、雾化器，首先将配置好的1-7度的冷冻浆料投入配料罐，搅拌均匀后在蠕动泵的驱动下，浆料通过管路阀门到达雾化器，由超细雾化喷枪雾化成微小颗粒，雾化喷枪寿命保修一年。
