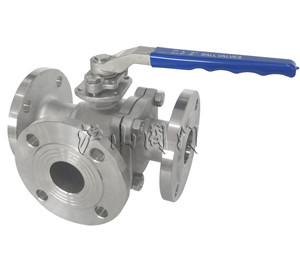

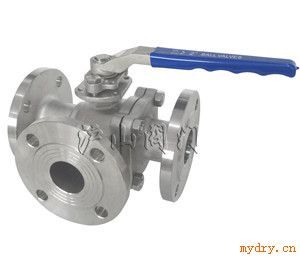

三通球阀
三通球阀 http://www.hushanfamen.com/Valve_Product_657.html
沪山阀门制造（上海）有限公司是国内*〖三通球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖三通球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。
一、三通球阀介绍
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
二、三通球阀特点
1、气动三通球阀、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化 2、三通球阀使用寿命长，流通能力大，阻力小 3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态 球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型气动阀门。三、三通球阀维护事项
1.要留有阀柄旋转的位置。 2. 不能用作节流。 3带传动机构的球阀应直立安装。 三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。 三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。四、三通球阀工作方式
L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。 T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。五、三通球阀工作原理
A、开启过程 1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。 2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。 3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。 4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。 B、关闭过程 1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。 2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。 3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。 4手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。六、三通球阀技术规范
设计依据Design Standard GB ASME 设计标准 Design Standard GB/T 12237 ASME B 16.34 结构长度 Face to Face GB/T 12221 ASME B 16.10 连接法兰Flanged Size JB/T 79 ASME B16.5 实验和检验 Test and Inspection JB/T 9092 API 598 注：系列阀门连接法兰尺寸可根据用户要求设计制造。七、三通球阀主要零件材质
序号No 零件名称
Part name 材质 Material GB ASTM 1 右体
bonnet WCB A216-WCB 2 螺母
Nut 35 A194-2H 3 螺柱Bolt 35CrMoA A193-B7 4 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel 5 密封圈
Sealing ring PTFE PTFE 6 球体Ball 25+ENP A105 + ENP 7 密封圈
Sealing ring PTFE PTFE 8 阀体Body WCB A216-WCB 9 密封圈
Sealing ring PTFE PTFE 10 密封圈
Sealing ring PTFE PTFE 11 阀座Seat 25 A105 12 O型圈
“O” ring 氟橡胶
Viton 氟橡胶
Viton 13 预紧螺母
Nut 25 A105 14 填料Packing seat 1Cr13 A276-410 15 阀杆Stem 1Cr13 A182-F6a 16 垫片Gasket PTFE PTFE 17 填料
Packing 柔性石墨
Flexible Graphite 柔性石墨
Flexible Graphite 18 螺钉
Screw nail 35CrMoA A193-B7 19 填料压盖
Gland WCB A276-WCB 20 定位片
Locating piece Q235A 碳钢
Carbon steel 21 挡圈Ring 65Mn AISI 1556 22 手柄Wrench KT330-08 A47-667 32510 注：系列阀门主要零部件及密封面的材质可根据实际工况调价或用户特殊要求设计选用
三通球阀Three Ways Ball ValveQ(3、6、9)44（5)F(N、P)
三通球阀主要外形尺寸PN1.6～4.0 MPa CALSS 150～300
DN (mm) 15 20 25 40 50 65 80 100 125 150 200 250 300 NPS(in) 1/2 3/4 1 11/2 2 21/2 3 4 5 6 8 10 12 L 140 165 165 250 260 320 320 370 510 510 580 680 720 L1 70 83 83 125 130 160 160 185 255 255 290 335 360 手动
Hand –
Operated H 64 84 84 152 157 183 183 195 355 355 430 475 550 W 130 160 200 500 500 600 600 700 850 850 1000 1000 1000 Kg 3.5 4.5 6.8 10.5 14.2 22.1 28.5 49.5 58.4 65.2 75.8 95.2 125 电动
Electric
Driving H1 - - - - - - 546 558 718 742 817 878 946 电动装置
Electric Driving device - - - - - - Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 Q120-1 气动
Air –
Operating H2 215 235 260 328 400 427 488 500 660 756 831 952 1020 电动装置
Electric Driving devic AG09 AG09 AG13 AG13 AW13 AW13 AW13 AW17 AW17 AW20 AW20 AW28 AW28沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
