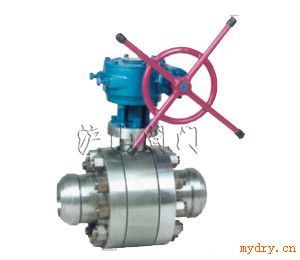

堆焊连接固定式铸钢球阀
堆焊连接固定式铸钢球阀 http://www.hushanfamen.com/Valve_Product_677.html
沪山阀门制造（上海）有限公司是国内*〖堆焊连接固定式铸钢球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖堆焊连接固定式铸钢球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。
一、堆焊连接固定式铸钢球阀介绍
二、堆焊连接固定式铸钢球阀技术规范
设计标准Design Standard GB/T 12237 GB/T 19627 API 6D 结构长度Face to Face GB/T 12221 API 6D ASME B16.10 法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47 检查与实验Test＆Inspection JB/T 9092 GB/T 19627 API 598 API 6D 注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
三、堆焊连接固定式铸钢球阀主要零件材质
序号No 零件名称
Part name 材质 Material GB ASTM 1 左右体Bonnet WCB A216-WCB 2 螺柱Bolt 35CrMoA A193-B7 3 螺母Nut 35 A194-2H 4 底盖
Bottom Cover 25 A105 5 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel 6 下阀杆Stem 1Cr13 A182-F6a 7 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton 8 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless steel 9 阀体Body WCB A216-WCB 10 排污堵头
Blow down stopple 25 A105 11 注脂阀
Grease injection valve 组合件
Assembled 组合件
Assembled 12 弹簧Spring 60Si2Mn InconelX-750 13 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton 14 阀座Seat 25 A105 15 密封圈
Sealing ring PTFE PTFE 16 球体Ball WCB+ENP A216-WCB+ENP 17 上阀杆Stem 1Cr13A182-F6a 18 键Key 45 AISI C 1045 19 填料垫
Packing seat 2Cr13 A276-420 20 填料
Packing 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee 21 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton 22 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless stee 柔性石墨+不锈钢
Graphite + stainless stee 23 阀盖Cover 25 A105 24 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton 25 填料压盖Gland WCB A216-WCB 26 支架Yoke WCB A216-WCB 27 连接套
Connection set 45 AISI C 1045 固定式球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量PN1.6MPa CLASS 150
DN
mm
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
NPS
In
1
11月4日
11月2日
2
2月21日
3
4
5
6
8
10
12
14
16
18
150LB 法兰Flange
L
-
-
-
178
191
203
229
356
394
457
533
610
686
762
864
1.6MPa 法兰Flange
L
165
180
190
216
241
283
305
356
394
457
533
610
686
762
864
对焊 Butt Welding
L1
-
-
-
216
241
283
305
381
457
521
559
635
762
838
914
手动 Hand – Operated
H
-
-
-
107
125
152
178
300
330
-
-
-
-
-
-
W
-
-
-
230
400
400
450
700
750
-
-
-
-
-
-
Kg
-
-
-
9.5
15
19
33
58
93
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
-
-
-
-
-
-
-
-
-
398
495
580
625
670
698
W
-
-
-
-
-
-
-
-
-
600
600
800
800
800
800
型号Type
-
-
-
-
-
-
-
-
-
B
B
C
C
D
D
Kg
-
-
-
-
-
-
-
-
-
160
180
240
390
510
750
气动 Air – Operating
H
-
-
-
269
379
398
479
552
666
804
839
972
1127
1459
1529
H1
-
-
-
174
248
258
322
395
457
595
630
728
883
1154
1224
L1
-
-
-
89
148
148
287
287
378
378
378
530
530
680
680
L2
-
-
-
181
257
257
287
287
278
378
378
530
530
680
680
型号Type
-
-
-
AG09
AG13
AG13
AW13
AW13
AW17
AW17
AW17
AW20
AW20
AW28
AW28
Kg
-
-
17
38
42.1
53
95.3
105
208
255
409
518
838
1067
电动 Electric Driving
H
-
-
-
-
-
-
-
-
554
600
652
761
771
831
921
H1
-
-
-
-
-
-
-
-
337
382
435
480
520
580
670
W
-
-
-
-
-
-
-
-
200
200
200
280
280
280
305
型号Type
-
-
-
-
-
-
-
-
SMC-04 +H0BC
SMC-04 +H0BC
SMC-04 +H1BC
SMC-04 +H1BC
SMC-03 +H2BC
SMC-03 +H2BC
SMC-00 +H3BC
Kg
-
-
-
-
-
-
-
-
127
210
270
420
535
862
1100
固定式铸钢球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN2.5、4.0MPa CLASS 300
DN
mm
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
NPS
In
1
11月4日
11月2日
2
2月21日
3
4
5
6
8
10
12
14
16
18
300LB 法兰Flange
L
-
-
-
216
241
283
305
381
403
502
568
648
762
838
914
2.5MPa 法兰Flange
L
165
180
190
216
241
283
305
381
403
502
568
648
762
838
914
4.0MPa 法兰Flange
L
165
180
190
216
241
283
305
381
403
502
568
648
762
838
914
对焊 Butt Welding
L1
-
-
-
216
241
283
305
381
403
502
568
648
762
838
914
手动 Hand – Operated
H
-
-
-
107
125
152
178
300
330
-
-
-
-
-
-
W
-
-
-
230
400
400
600
700
800
-
-
-
-
-
-
Kg
-
-
-
21
42.5
52.9
92
145
182
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
-
-
-
-
-
-
-
-
-
398
495
580
625
670
698
W
-
-
-
-
-
-
-
-
-
600
600
800
800
800
800
型号Type
-
-
-
-
-
-
-
-
-
B
B
C
C
D
D
Kg
-
-
-
-
-
-
-
-
-
278
500
733
1029
1418
1592
气动 Air – Operating
H
-
-
-
269
379
452
579
595
595
736
942
994
1188
1280
1480
H1
-
-
-
209
248
295
322
286
286
527
698
750
883
975
1080
L1
-
-
-
148
148
287
287
378
378
378
530
530
680
680
680
L2
-
-
-
181
257
287
287
378
378
378
530
530
680
680
680
型号Type
-
-
-
AG13
AG13
AW13
AW13
AW17
AW17
AW17
AW20
AW20
AW28
AW28
AW28
Kg
-
-
21
42.5
52.7
78
107
130
220
280
450
570
920
1140
电动 Electric Driving
H
-
-
-
-
-
-
-
-
554
600
652
761
771
831
921
H1
-
-
-
-
-
-
-
-
337
382
435
480
520
580
670
W
-
-
-
-
-
-
-
-
200
200
200
280
280
280
305
型号Type
-
-
-
-
-
-
-
-
SMC-04 +H0BC
SMC-04 +H1BC
SMC-04 +H1BC
SMC-03 +H2BC
SMC-03 +H2BC
SMC-00 +H3BC
SMC-00 +H3BC
Kg
-
-
-
-
-
-
-
-
142
240
320
475
590
1050
1200
固定式球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN6.4MPa CLASS400
DN
mm
50
65
80
100
150
200
250
300
350
400
500
NPS
In
2
2月21日
3
4
6
8
10
12
14
16
20
400LB 法兰Flange
L
292
330
356
406
495
597
673
762
826
902
1054
6.4MPa 法兰Flange
L
292
356
406
495
597
673
762
826
902
1054
对焊 Butt Welding
L1
292
330
356
406
495
597
673
762
826
902
1054
手动 Hand – Operated
H
108
155
197
-
-
-
-
-
-
-
-
W
230
400
400
-
-
-
-
-
-
-
-
Kg
25
45
60
-
-
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
-
-
-
235
300
374
445
512
550
615
810
W
-
-
-
600
600
800
800
800
800
800
800
型号Type
-
-
-
B
C
C
C
D
D
DA
DB
Kg
-
-
-
66
145
250
540
780
1000
1300
3400
气动 Air – Operating
H
269
-
519
636
728
839
1014
1120
1225
1480
1480
H1
209
-
295
322
386
527
698
750
883
1080
1080
L1
148
-
287
287
378
378
530
530
680
680
680
L2
257
-
287
287
378
378
530
530
680
680
680
型号Type
AG13
-
AW13
AW13
AW17
AW20
AW20
AW28
AW28
C1-355
C1-355
Kg
33.6
-
55.3
81
133.6
237
480
760
1050
1400
2300
电动 Electric Driving
H
-
-
-
-
554
600
652
761
771
831
943
H1
-
-
-
-
337
382
480
520
594
632
770
W
-
-
-
-
200
200
200
280
280
280
305
型号Type
-
-
-
-
SMC-04+H1BC
SMC-04+H1BC
SMC-03+H2BC
SMC-00+H3BC
SMC-00+H3BC
SMC-0+H4BC
SMC-1+H5BC
Kg
-
-
-
-
154
240
495
793
1125
1610
2410
固定式铸钢球阀Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN10.0MPa CLASS600
DN
mm
50
65
80
100
150
200
250
300
350
400
450
500
NPS
In
2
2月21日
3
4
6
8
10
12
14
16
18
20
600LB 法兰Flange
L
292
330
356
432
559
660
787
838
898
991
1092
1194
10.0MPa 法兰Flange
L
292
330
356
432
559
660
787
838
898
991
1092
1194
对焊 Butt Welding
L1
292
330
356
432
559
660
787
838
898
991
1092
1194
手动 Hand – Operated
H
108
155
197
-
-
-
-
-
-
-
-
-
W
400
650
650
-
-
-
-
-
-
-
-
-
Kg
31
54
62
-
-
-
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
-
-
-
235
300
374
445
512
550
615
750
810
W
-
-
-
600
600
800
800
800
800
800
800
800
型号Type
-
-
-
B
C
C
D
D
DA
DA
DB
DC
Kg
-
-
-
113
253
485
758
1067
1083
1525
2095
2638
气动 Air – Operating
H
269
-
519
636
728
839
1014
1120
1224
1374
-
1490
H1
209
-
295
479
519
595
770
810
1004
1154
-
1210
L1
148
-
987
287
378
530
530
680
1445
1445
-
1665
L2
257
-
287
287
378
530
530
680
1445
1445
-
1665
型号Type
AG13
-
AW13
AW13
AW17
AW20
AW20
AW28
C1-355
C1-355
C2-490
Kg
225
-
325
656
927
1350
1660
1820
2130
2550
-
3500
电动 Electric Driving
H
-
-
-
600
652
761
771
831
921
943
1123
H1
-
-
-
-
382
480
520
594
632
670
770
850
W
-
-
-
-
200
200
280
280
280
305
305
305
型号Type
-
-
-
-
SMC-04+H1BC
SMC-03+H2BC
SMC-00+H3BC
SMC-00+H3BC
SMC-0+H4BC
SMC-0+H4BC
SMC-1+H5BC
SMC-3+H6BC
Kg
-
-
-
-
930
1410
1620
1910
2200
2600
2950
3620
固定式球阀Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN15.0MPa CLASS900
DN
mm
50
65
80
100
150
200
250
300
350
400
450
500
NPS
In
2
2月21日
3
4
6
8
10
12
14
16
18
20
900LB 法兰Flange
L
368
419
381
457
610
737
838
965
1029
1130
1219
1321
对焊 Butt Welding
L1
368
419
381
457
610
737
838
965
1029
1130
1219
1321
手动 Hand – Operated
H
217
241
259
-
-
-
-
-
-
-
-
-
W
650
650
650
-
-
-
-
-
-
-
-
-
Kg
48
55
85
-
-
-
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
-
-
-
297
364
394
502
572
675
762
866
894
W
-
-
-
600
800
800
800
800
800
800
800
800
型号Type
-
-
-
B
-
C
D
D
DA
DB
DC
DD
Kg
-
-
-
145
360
580
1010
1510
1450
2150
2820
4200
气动 Air – Operating
H
519
-
728
842
1014
1120
1124
1374
1490
1615
1760
1760
H1
295
-
519
595
770
815
1004
1154
1210
1335
1410
1410
L1
287
-
378
530
530
680
1455
1455
1665
1665
1960
1960
L2
287
-
378
530
530
680
1455
1455
1665
1665
1960
1960
型号Type
AW17
-
AW17
AW20
AW20
AW28
AW28
C1-355
C1-355
C2-490
C2-490
C2-490
Kg
340
-
520
760
1120
1420
1780
2050
2350
3150
3840
4580
电动 Electric Driving
H
-
-
-
600
761
771
831
921
943
1123
1218
1328
H1
-
-
-
382
520
594
632
670
770
850
945
1055
W
-
-
-
200
280
280
280
305
305
305
400
400
型号Type
-
-
-
SMC-04+H1BC
SMC-00+H3BC
SMC-00+H3BC
SMC-0+H4BC
SMC-0+H4BC
SMC-1+H5BC
SMC-3+H6BC
SMC-3+H6BC
SMC-4+H7BC
Kg
-
-
-
780
1110
1410
1820
2150
2400
3210
3950
4620
固定式铸钢球阀Q(3、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN25.0MPa CLASS1500
DN
mm
50
65
80
100
150
200
250
300
350
400
450
500
NPS
In
2
2月21日
3
4
6
8
10
12
14
16
18
20
法兰Flange
L
368
419
470
546
705
832
991
1130
1257
1384
1537
1664
对焊 Butt Welding
L1
368
419
470
546
705
832
991
1130
1257
1384
1537
1664
手动 Hand – Operated
H
217
241
259
-
-
-
-
-
-
-
-
-
W
650
650
650
-
-
-
-
-
-
-
-
-
Kg
45
56
82
-
-
-
-
-
-
-
-
-
涡轮蜗 杆传动 Worm Gear Operated
H
217
241
259
297
364
475
578
696
761
831
900
950
W
600
600
600
600
800
800
800
800
800
800
800
800
型号Type
A
A
B
B
C
D
D
DA
DB
DC
DD
DH
Kg
50
72
97
198
480
820
1500
2250
2850
4070
6195
9075
气动 Air – Operating
H
519
728
842
1014
1120
1124
1374
1490
1615
1760
1760
1760
H1
295
519
595
770
815
1004
1154
1210
1335
1410
1410
1410
L1
287
378
530
530
680
1455
1455
1665
1665
1960
1960
1960
L2
287
378
530
530
680
1455
1455
1665
1665
1960
1960
1960
型号Type
AW17
AW17
AW17
AW20
AW28
AW28
C1-355
C1-355
C2-490
C2-490
C2-490
C3-600
Kg
345
425
560
820
1150
1480
1890
2150
2430
3220
3990
4950
电动 Electric Driving
H
-
-
652
761
771
831
921
943
1123
1218
1328
1458
H1
-
-
480
520
594
632
670
770
850
945
1055
1135
W
-
-
200
280
280
280
305
305
305
400
400
600
型号Type
-
-
SMC-04+H1BC
SMC-04+H1BC
SMC-00+H3BC
SMC-00+H3BC
SMC-0+H4BC
SMC-0+H4BC
SMC-1+H5BC
SMC-3+H6BC
SMC-3+H6BC
SMC-3+H6BC
Kg
-
-
625
810
1150
1450
1890
2165
2440
3280
4150
5120
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
