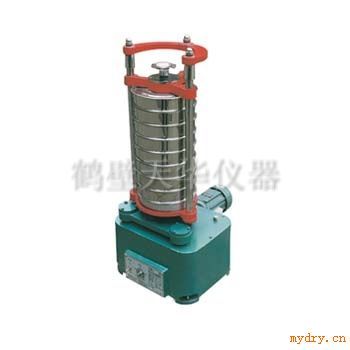

GZS-1标准振筛机/震击式振筛机
电动振筛机,往复式振筛机

一、标准振筛机概述：鹤壁天华仪器生产的标准振筛机应于煤质化验以及地质、冶金、化工、科研、水泥等行业部门的实验化验中对物料进行过筛分分析。主要有机、座、回转机构、振击机构、夹紧机构与套筛组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

二、标准振筛机性能特点：
1、具有体积小、重量轻、外形美观的特点。
2、配装有自动停机装置。
3、结构先进、性能良好、回转幅度大、振击力强、筛分效果好、装夹套筛灵活，使用维修方便的优点。

三、标准振筛机技术参数:
1、配用筛具：Φ200mm
2、筛具叠高：400mm
3、摆动次数：221次/分
4、摆 幅：12.5mm
5、振击次数：147次/分
6、振 幅：8-10mm
7、定时范围：0-60分钟
8、配动功率：370W
9、电 压：380V/220V
10、转 速：2800转/分
11、机器重量：100Kg

四、振筛机与筛子使用说明
1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。
2、将需筛分化验的物料倒入*上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。
3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。顶击标准振筛机
4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。
5、待定时器到达先定时间的定位，振摆仪自动停止工作。
6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重*到检析比例。
7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。
8、工作结束关闭电源。顶击标准振筛机
