QJ空心桨叶式干燥机

工作原理
空心桨叶轴在传动系统驱动下缓慢转动,物料从进料口进入机内,经缓慢转动的空心桨叶轴输送至出料口。物料在输送过程同时受空心桨叶和夹套加热而干燥。由于空心桨叶呈楔形,旋转时使物料交替地受到压缩(在楔形斜面处)和膨胀(在楔形空隙处),因而使传热面上的物料运动激烈,而且强化了传热面上的自清洁效果,从而大大提高了传热系数。用于干燥的热介质可以是蒸气、导热油或热水。热介质通过旋转接头进入空心轴及桨叶。当热介质改为冷却水时,该机是理想的粉体冷却设备。

设备特点
▲设备紧凑,占地面积小,热传导系数高,热效率*,一般可达到80%~90%,是节能型设备。
▲设备低转速,对颗粒状及片状物料的破碎性很小。
▲对物料适应性广,操作弹性大,物料停留时间几分钟到几小时,可调。
▲附属设备简单,投资少。操作费用低。
▲一机多用,可作干燥、冷却、气体回收、反应、加热(预杀菌)等工艺操作。

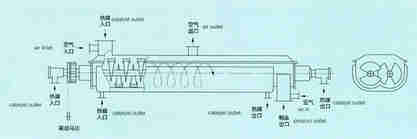

结构示意图



应用范围
塑料、树脂类产品、无机药品、肥料、饲料、食品、化纤、染料、淀粉、下水管污泥等产品的干燥。如:氯乙烯、树脂、尼龙、聚乙烯、聚丙烯、淀粉、氯化钠、砂糖、氧化铁、长石、烧碱粉末、纯碱等各种粉粒及膏状物科。

技术参数

项目\型号JYS-10JYS-16JYS-24JYS-32JYS-60JYS-100
加热面积 m21016243260100
蒸发能力 kg·H2O/h406596128250400
转速 rpm2.5-25
传动功率 kw5.57.57.5111515
外形尺寸 m4.5×1.5×1.85.5×1.5×26.1×1.5×27.1×1.6×2.18.1×1.7×2.29.1×1.9×2.5
