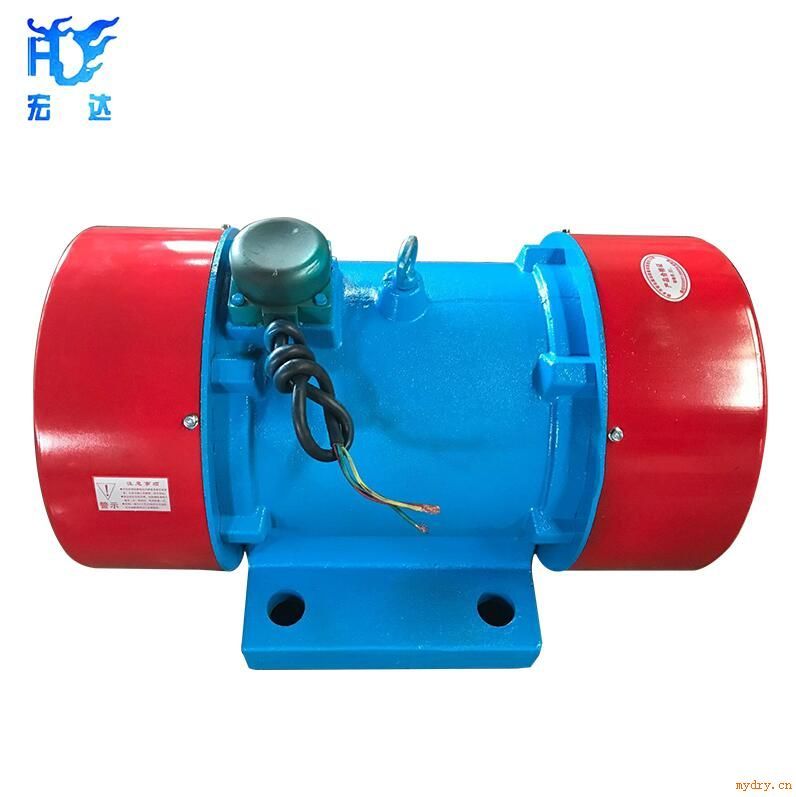

ZDS系列振动电机 ZDS-11-4惯性振动器
ZDS振动电机的特点：1、激振力与出力配合适当；激振力大；机体强度大；噪音低。
2、可按照不同的用途选择振动频率和振幅。
3、全封闭结构，可在任何无防爆要求的粉尘条件下工作。
4、可根据ZDS振动电机的安装方式改变激振力的方向。
5、只须调整偏心块的夹角，就可无级调整激振力。
6、维护保养简便。
7、规格齐全，能满足各类振动机械的工作需要
ZDS振动电机使用范围:
筛分设备：直线振动筛、矿用筛、洗煤筛、磨料筛、化工筛．
输送设备：振动输送机、振动干燥输送机、振动 输送机、振动垂直提升机。
给料设备：振动给料机、振动给料斗仓壁振动器、振动放矿机、振动充填机。
其他设备：振动硫化床、振动平台、三维振实台、振动脱介机。
ZDS振动电机使用条件:
环境温度：<40℃ 海拔高度：<1000m
防护等级：IP55 工作电压：380V
频率：50HZ 接法：Y或△
绝缘等级：B或F 工作方式：s1
安装方式：任意方向

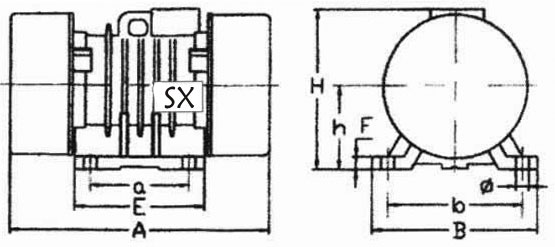

ZDS振动电机产品尺寸图及技术参数表：
型 号 | 原型号 | 激振力 | 功率 | 电流 | 振次 | A | B | H | h | b | a |
(2015/3/5) |
| N | KW | A | r/min | mm | mm | mm | mm | mm | mm |
ZDS-1.5-2 | 1500 | 0.1 | 0.323 | 2860 | 255 | 160 | 156 | 180 | 130 | 40 | |
ZDS-2-2 |
| 2000 | 0.15 | 0.5 | 2860 | 255 | 160 | 156 | 80 | 130 | 40 |
ZDS-5-2 | 5000 | 0.37 | 1.1 | 2860 | 385 | 185 | 190 | 90 | 150 | 120 | |
ZDS-10-2 |
| 10000 | 0.75 | 1.96 | 2860 | 425 | 210 | 226 | 110 | 170 | 130 |
ZDS-20-2 |
| 20000 | 1.5 | 3 | 2860 | 480 | 320 | 285 | 135 | 260 | 190 |
ZDS-30-2 |
| 30000 | 2.2 | 4.65 | 2860 | 590 | 380 | 320 | 146 | 310 | 160 |
ZDS-2-4 |
| 2000 | 0.12 | 0.37 | 1450 | 280 | 160 | 180 | 80 | 130 | 40 |
ZDS-2.5-4 | ZDS11-4 | 2500 | 0.2 | 0.62 | 1450 | 350 | 185 | 190 | 90 | 150 | 120 |
ZDS-5-4 | ZDS21-4 | 5000 | 0.4 | 1.21 | 1450 | 390 | 210 | 226 | 110 | 170 | 130 |
ZDS-10-4 |
| 10000 | 0.75 | 2.25 | 1450 | 460 | 270 | 270 | 120 | 220 | 160 |
| ZDS32-4 | 10000 | 0.8 | 3 | 1450 | 420 | 230 | 235 | 120 | 180 | 170 |
ZDS-20-4 |
| 20000 | 1.1 | 1.5 | 1450 | 530 | 320 | 285 | 135 | 260 | 190 |
ZDS-30-4 |
| 30000 | 1.5 | 3.3 | 1450 | 540 | 350 | 340 | 163 | 280 | 180 |
ZDS-50-4 |
| 50000 | 2.2 | 6.68 | 1450 | 580 | 390 | 340 | 165 | 310 | 160 |
ZDS-80-4 |
| 80000 | 3.7 | 8.7 | 1450 | 710 | 460 | 380 | 195 | 380 | 125×2 |
ZDS-2.5-6 | ZDS11-6 | 2500 | 0.2 | 0.695 | 960 | 350 | 185 | 190 | 90 | 150 | 120 |
ZDS-5-6 | ZDS21-6 | 5000 | 0.4 | 1.18 | 960 | 390 | 210 | 226 | 110 | 170 | 130 |
ZDS-10-6 |
| 10000 | 0.75 | 2.2 | 960 | 510 | 310 | 285 | 140 | 220 | 160 |
ZDS-13-6 | ZDS31-6 | 13000 | 0.8 | 2.32 | 960 | 510 | 310 | 285 | 140 | 250 | 165 |
ZDS-18-6 | ZDS32-6 | 18000 | 1.1 | 3 | 960 | 540 | 320 | 315 | 163 | 260 | 190 |
ZDS-20-6 |
| 20000 | 1.5 | 3.5 | 960 | 530 | 320 | 315 | 163 | 260 | 190 |
ZDS-25-6 | ZDS41-6 | 25000 | 1.5 | 3.92 | 960 | 540 | 350 | 340 | 163 | 280 | 180 |
ZDS-30-6 |
| 30000 | 2.2 | 4.9 | 960 | 540 | 350 | 340 | 163 | 280 | 180 |
ZDS-36-6 | ZDS42-6 | 36000 | 2.2 | 5.52 | 960 | 600 | 380 | 360 | 190 | 310 | 225 |
ZDS-40-6 |
| 40000 | 3 | 6.5 | 960 | 600 | 380 | 360 | 190 | 310 | 225 |
ZDS-50-6 |
| 50000 | 3.7 | 9.15 | 960 | 700 | 460 | 390 | 195 | 380 | 250 |
ZDS-75-6 |
| 75000 | 5.5 | 12.2 | 960 | 770 | 480 | 440 | 210 | 380 | 125×2 |
ZDS-100-6 |
| 100000 | 7.5 | 17.93 | 960 | 830 | 460 | 470 | 230 | 380 | 140×2 |
ZDS-130-6 |
| 130000 | 9.5 | 21.7 | 960 | 940 | 550 | 500 | 250 | 460 | 140×2 |
ZDS-180-6 |
| 180000 | 14 | 31.87 | 960 | 1000 | 610 | 540 | 270 | 520 | 120×3 |
