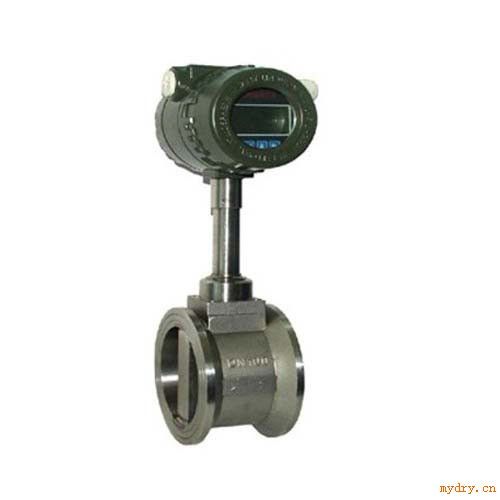

涡街流量计
HJ-LU涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。涡街流量计特点：一、结构简单而牢固，无可动部件，可靠性高，长期运行*可靠。
二、安装简单，维护*方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。涡街流量计技术参数：
测量介质：气体、液体、蒸汽；
口径规格 法兰卡装式口径选择 25,32,50,80,100；
法兰连接式口径选择 100,150,200；
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s； 液体0.5～7m/s；
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3
测量精度 1.0级 1.5级
被测介质温度:常温–25℃～100℃；
高温–25℃～150℃ -25℃～250℃；
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；
脉冲占空比约50%,传输距离为100m；
脉冲电流远传信号 4～20 mA,传输距离为1000m；
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
材质 不锈钢, 铝合金；
电源 DC24V或锂电池3.6V；
防爆等级 本安型iaIIbT3-T6；
防护等级 IP65。
涡街流量计选型表：
| 代号 | 通径 | 流量范围㎡/h | ||||||
| HJ-LU-25 | DN25 | 1~10(液体) | 25~60（气体） | 蒸汽流量请查看说明书，DN300以上推荐使用 插入式涡街流量计 | ||||
| HJ-LU-32 | DN32 | 1.5~18(液体) | 15~150（气体） | |||||
| HJ-LU-40 | DN40 | 2.2~27(液体) | 22.6~150（气体） | |||||
| HJ-LU-50 | DN50 | 4~55(液体) | 35~350（气体） | |||||
| HJ-LU-80 | DN80 | 9~135(液体) | 90~900（气体） | |||||
| HJ-LU-100 | DN100 | 14~200(液体) | 140~1400（气体） | |||||
| HJ-LU-150 | DN150 | 32~480(液体) | 300~3000（气体） | |||||
| HJ-LU-200 | DN200 | 56~800(液体) | 550~5500（气体） | |||||
| 代号 | 功能1 | |||||||
| N | 无温压补偿 | |||||||
| Y | 有温压补偿 | |||||||
| 代号 | 输出型号 | |||||||
| F1 | 4-20mA输出（二线制） | |||||||
| F2 | 4-20mA输出（三线制） | |||||||
| F3 | RS485通讯接口 | |||||||
| 代号 | 被测介质 | |||||||
| J1 | 液体 | |||||||
| J2 | 气体 | |||||||
| J3 | 蒸汽 | |||||||
| 代号 | 连接方式 | |||||||
| L1 | 法兰卡装式 | |||||||
| L2 | 法兰连接式 | |||||||
| 代号 | 功能2 | |||||||
| E1 | 1.0级 | |||||||
| E2 | 1.5级 | |||||||
| T1 | 常温 | |||||||
| T2 | 高温 | |||||||
| T3 | 蒸汽 | |||||||
| P1 | 1.6MPa | |||||||
| P2 | 2.5MPa | |||||||
| P3 | 4.0MPa | |||||||
| D1 | 内部3.6V供电 | |||||||
| D2 | DC24V供电 | |||||||
| B1 | 不锈钢 | |||||||
| B2 | 碳钢 | |||||||
