无纸记录仪

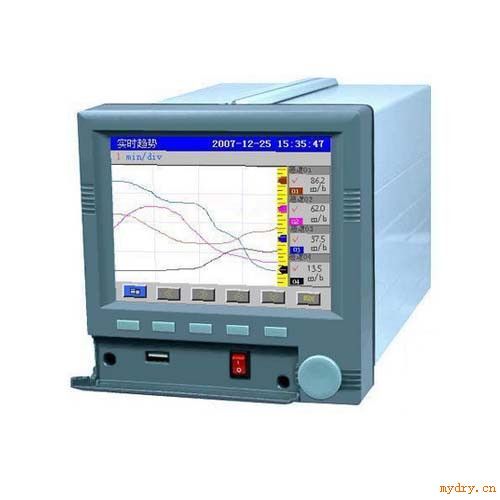

HJ-R3000/R4000无纸记录仪广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。记录仪是将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，无消耗任何常用的记录设施，如：纸张、笔墨，记录在仪器内部的存储数据，通过运算、模拟后显示在液晶屏/数码管。常用显示用液晶屏比较广泛，在液晶屏屏幕上，可以显示数字显示、棒图显示、曲线显示、报警列表等。无纸记录仪功能特点： ◆无笔、无纸记录，日常维护工作量非常小，运行费用低；◆采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；
◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；
◆采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
◆全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
（1）Ⅱ型标准信号：0～5V 、0～10mA；
（2）Ⅲ型标准信号：1～5V 、4～20mA（可配电）
（3）热电偶：B、E、J、K、S、T、WRE25；
（4）热电阻：Pt100、Cu50；
（5）电压小信号：0～20mV、0～100mV；
（6）电阻信号：0～400Ω；
（7）频率信号：0～10KHZ；
（8）提供标准4-20mA 输出；
（9）根据用户要求定制各种特殊信号(如热工行业的氧碳势0-2V输入)；
（10）频率：PI（0～30kHz，高电平：8.5～30V，低电平：0～4.5V）（订货时要说明）
（12）隔离阻抗：20MΩ @ 500V
◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
◆ 可以组态显示,工程位号、工程单位、流量累积；
◆ 剪贴板的复制和粘贴功能方便用户的参数设置；
◆ 12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；
◆ 显示精度基本误差为±0.2%FS ；
◆ 16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
◆ 配备标准USB 接口，支持USB 1.1 、2.0 优盘，支持FAT16/FAT32 文件系统，历史数据转存快捷方便；
◆ 标准串行通讯接口： RS485 和RS232C；
◆ 采用新型开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
◆ 提供变送器+24VDC隔离配电，简化了系统，节约了费用；
◆ 集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便企业计量管理；
◆ 全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。
无纸记录仪技术指标：屏幕： 5.6 英寸TFT真彩图形液晶显示屏、320*240点阵、LED背光；
精度： 实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；追忆精度：±0.2% F.S.；
注：热电偶应去掉冷端误差；
输入规格：全隔离万能输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
隔离阻抗： 20MΩ @ 500V；
记录容量： 64/128/192/248MB（FLASH 容量可选择）；
电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；
热电偶：S、B、K、T、E、J、F2、WRE25；
电阻：0~400Ω，
