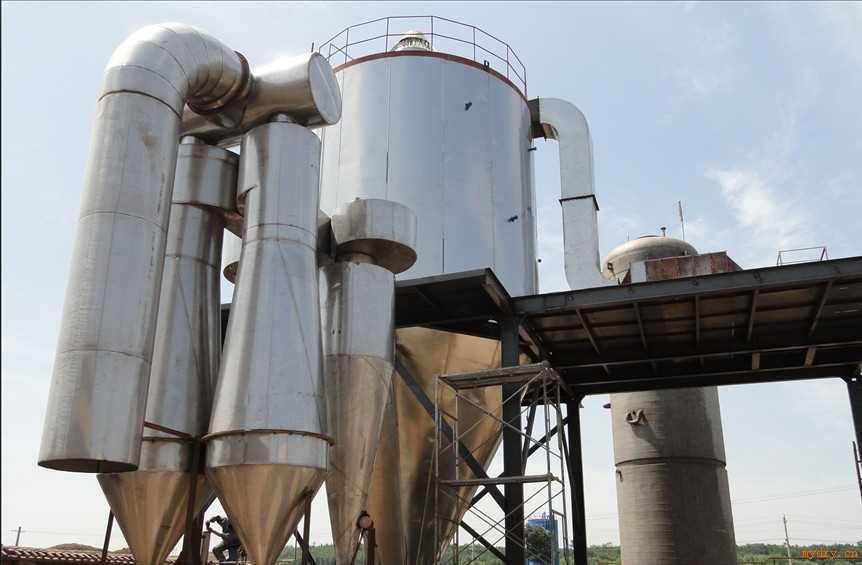

范群牌---偏钨酸铵专用干燥机

工作原理：

常温空气经空气过滤器净化后，进入直燃式燃水煤气热风炉混合室。从热风炉中出来的热风，经热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由蠕动泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，大部分落入塔底，部分细颗粒随尾气进入高效旋风除尘器，后经引风机经水沫除尘器洗涤后排出。尾气排放达到国家环保标准要求。

整个系统为全封闭式。卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。高速离心喷雾干燥机，具有速度快、效率高、工序少等优点。对热敏性物料可保持其色香味。干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于医药、农药、化工等行业。

三、设备技术优点说明：

聚合氯化铝是一种无机高分子聚合型絮凝剂。PAC外观：呈黄色或红黄色或纯白色。用途：主要用于饮用水的处理;工业废水及城市污水的处理;及含毒性重金属和含氟污水的处理等.适用于各种浊度的源水,PH适用范围广,矾花形成大,快,沉降速度快,腐蚀性小,工人劳动强度低.也可用于造纸、印刷、鞣革、药剂和木材防腐等。

根据经验我们在设计上优化了以下几点：

1、本套设备优化设计的蜗壳和热风分配器、塔体直径及高度，保证进入塔内的热风分布均匀，物料雾化液滴充分和热风接触，物料不返顶，不粘壁。

2、热风蜗壳采用数螺旋线加速式的结构，以增强热风与物料液滴的热置换，并有序的旋流下降。热风分配器能做到分配器的两边均有导风机构，并可任意调节角度，以控制热风入塔时的切向角度，内侧导风机构增加热风的旋转，强化该股热风对雾化料膜的剪切力，使得热风与料液充分接触，强化两者之间的换热换质过程。

3、因物料的流动性不好，主塔的下锥体角度由60度，改为53度，下锥体上气锤数量增加，安装有气锤12只，这样下料快速、均匀、保证不积料，避免了工人用木榔头敲击对设备造成的损坏，避免了长时间高温对物料的影响。

4、由于物料具有很强的吸湿性，采用除湿后的气力输送系统可完成对物料的冷却、集中输送。

5、进料系统采用变频调速的蠕动泵,因物料具有很强的腐蚀性，一般的泵使用寿命很短，（约为6个月），我们采用该泵使用寿命长、无故障。

6、因物料具有很强的腐蚀性，对雾化器的选择非常重要。

雾化器的导管为纯钛制作，软管为橡胶管，导向轴承座、落料盘为纯钛制作，雾化盘采用钛合金TC4,强度高，耐腐蚀、耐磨损。

7、本套设备雾化器、进料泵、送、引风机均采用变频调节，使用方便，调节范围大，操作快捷，简单。

8、本套设备自动化程度高，进料系统采用自动控制，实现进料速度与排风温度自动匹配，从而保证成品品质。雾化器与冷却油泵安全连锁，引风机与燃烧器安全连锁，系统可长时间运行，无安全隐患。
