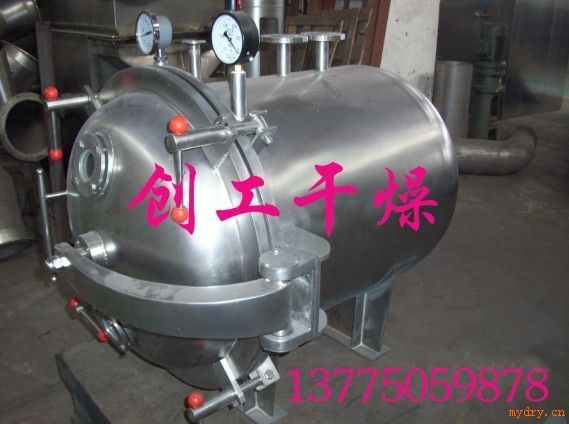

小试验型圆型真空干燥机
小试验型圆型真空干燥机
工作原理
所谓真空干燥；就是将干燥物料处在真空条件下；进行加热干燥；并利用真空泵进行抽气、抽湿；加快了干燥速率/注；如采用泠凝器；物料中的溶剂可通过泠凝器加以回收；如采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组；可不用泠凝器；节省能源投资。
设备特点真空下物料溶液的沸点降低；使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。蒸发操作的热源可采用低压蒸气或废热蒸气
蒸发器热损失少
在干燥前可进行消毒处理；干燥过程中无任何不纯物混入；符合GMP要求。属于静态真空干燥器；故干燥物料的形体不会损坏。
应用范围
适用于在高温下易分解；聚合和变质的热敏性物料的低温干燥；被广泛地采用在制药、化工、食品、电子等行业。
结构流程图
技术参数
规格
YZG-600
φ×L
YZG-1000
φ×L
YZG-1400
φ×L
YZG-15
L×W×H
箱内尺寸（mm）
600×976
1000×1527
1400×2054
1500×1400×1220
箱外尺寸（mm）
1135×810×1020
1693×1190×1500
2386×1675×1920
1513×1924×2060
烘架层数
4
6
8
8
层间距离（mm）
81
102
102
122
烘盘尺寸（mm）
310×600×45
460×640×45
460×640×45
460×640×45
烘盘数
4
12
32
32
烘架管内使用压力（MPa）
≤0.784
≤0.784
≤0.784
≤0.784
箱内温度（℃）
≤150
≤150
≤150
≤150
箱内空载真空度（托）
≤30
在30托真空度，加热温度110℃时，水的汽化率（kg/m2.h）
7.2
用冷凝器时，真空泵型号、功率(kw)
2X-15A 2kw
2X-30A 3kw
2X-70A 7.5kw
2X-70A 7.5kw
不用冷凝器时，真空泵型号、功率(kw)
SK-2.8 2.2KW
SK-3 5.5KW
SW-3 7.5KW
SK-3 7.5KW
干燥箱重量（kg）
250
800
1000
2100
