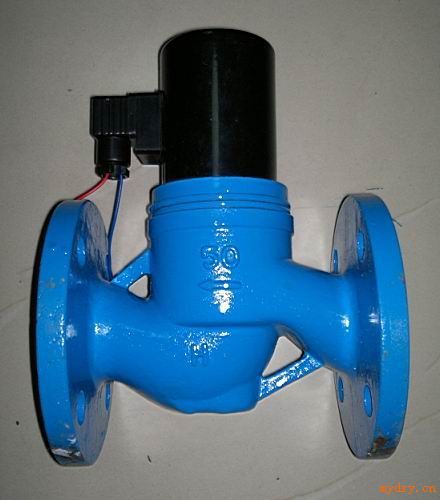

ZCZP蒸汽电磁阀

ZCZP蒸汽电磁阀

ZCZP蒸汽电磁阀.doc

技术参数： 工作介质 蒸汽及其他腐蚀性气体 介质温度℃ ≤200 工作压力 MPa 1.6 工作压差 MPa 0.05～1.6 0.1～1.6 电源电压 AC220V其余规格可作特殊订货 使用寿命 按JB/T7352-94规定 额定流量系数 KV 泄漏量 ml/min 按JB/T7352-94·F规定 公称通径 mm 15 20 25 32 40 50 65 80 100 125 150 功耗 VA 30、40 30

连接尺寸：

公称通径DN法兰连接外形尺寸 法兰尺寸 H L D D1 D2 b f n-d 15 175 130 95 65 46 14 2 4-φ14 20 180 150 105 75 56 16 2 4-φ14 25 195 160 115 85 65 16 3 4-φ14 32 205 180 140 100 76 18 3 4-φ18 40 220 200 150 110 84 18 3 4-φ18 50 235 230 165 125 99 20 3 4-φ18 65 250 290 185 145 118 20 3 4-φ18 80 260 310 200 160 132 20 3 8-φ18 100 290 350 220 180 156 22 3 8-φ18 125 365 400 250 210 184 22 3 8-φ18 150 400 480 285 240 211 24 3 8-φ22 200 416 600 340 295 266 24 3 12φ22 250 434 730 405 355 319 26 4 12-φ26 300 490 850 460 410 370 28 4 12φ26
