JD-LHBU740平衡罩式液位变送器

JD-LHBU740平衡罩式液位变送器

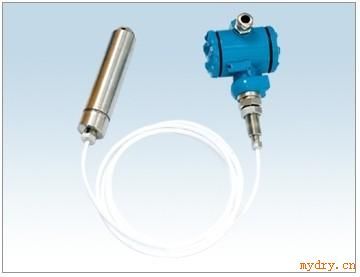

JD-LHBU740平衡罩式液位变送器，敏感器件安装在中继箱下端，投入部件为平衡罩，两者之间由导气管(导压)相连，液柱的压力通过空气 的传导间接地由导气管传递给敏感部件，这样就避免敏感部器件与被 测介质的直接接触。不仅适用于普通水的测量，还适用于高温、粘稠、 腐蚀等介质特殊场合的液位测量。广泛适用于化工、冶金、电站、水 利、城市供水和工业废水等领域。

主要技术参数

量 程: 0-1～30m

测量介质: 各类水、重轻油、原油、酸碱等各类腐蚀性液体

精 度: 0.25%F·S; 0.5%F·S(一般为0.5%F·S)

输 出: 4～20mADC

温 度: 环境温度0～60℃，介质温度0～250℃

电 源: 24VDC

防尘防潮: 全天候

防爆级别: EXiaⅡCT5

指示表头: 100%指针表头或31/2位液晶显示(用户订货时须另指明)

工作原理

当把变送器的平衡罩投入到液体中某一位置时，传感器经过导气管受到的压力为: P=9.807pH+Po

其中 P—传感器感受到的压强，单位kPa

P—液位密度，单位g/cm3

H—待测液面高度，单位m

Po—液面上的压强，单位kPa

若传感器背面腔与液面上部连通，则Po为零，所以H约等于0.102P/p，变送器把感受到的压力信号转 换成电信号，此信号与液面高度成正比。

注意:被测液体的容器须通大气，即是开放式的，不能密闭，否则测量结果无意义。
