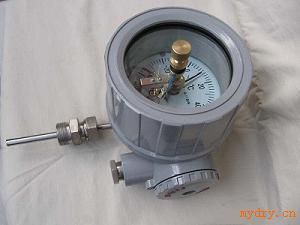

WSSX系列防爆电接点双金属温度计

WSSX系列防爆电接点双金属温度计

WSSX系列防爆电接点双金属温度计外壳采用铝合金制成，通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的。
防爆电接点双金属温度计产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备 第1部分：通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备"d"》的标准。
该温度计带有电接触装置—即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。
它是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。是石油，焦化，化工，医药等企业生产现场存在碳化物等爆炸物各过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。
主要技术参数
标度盘公称直径： 100
热响应时间：≤ 40s
隔爆等级： DIIBT4
额定功率： 10VA
*高工作电压： 220V
*高工作电流 ： 0.7A
规格型号：

安装装置

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

1Cr18NI9Ti

304

316

316L

哈氏 C-276

H.AIIoyc-276

75

100

150

200

300

400

500

750

1000
