二片式球阀
二片式球阀 http://www.hushanfamen.com/Valve_Product_685.html
沪山阀门制造（上海）有限公司是国内*〖二片式球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖二片式球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

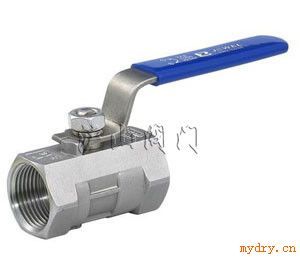

二片式球阀介绍
（2PC）Q11F-16/64(C,P,R)
一、球阀结构形式
球阀按结构形式可分： 浮动球球阀: 二片式球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球不锈钢电动球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。 固定球球阀: 电动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近段时间来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。二、球阀安装与维护注意事项
球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项： 1.要留有阀柄旋转的位置。 2. 不能用作节流。 3带传动机构的球阀应直立安装。三、球阀工作原理
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。 球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。法兰球阀,气动球阀,不锈钢球阀,美标球阀,锻钢闸阀四、球阀优点
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近段时间来被广泛采用的一种新型阀门，它具有以下优点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近段时间的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。五、球阀结构特点
轨道球阀的结构特点 1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。 2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。 3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。 4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。 5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。 6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。 规格型号：1/4“-4“ 材 质：CF8、CF8M、CF3M、1.4308、1.4408、WCB等 适用工况：主要应用于石油、化工、食品、医药、铁路、水处 理、钢铁、冶金等行业。 带锁结构：为防止阀门误操作，可以增加加锁装置六、球阀应用规范
公称压力：1.6-6.4 MPa适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
七、球阀主要零件材
序号NO. 零件名称Part name 材质Material 不锈钢 碳钢 1 阀体Body 不锈钢CF8M 碳钢WCB 2 球体Ball 不锈钢SS316 不锈钢SS304 3 密封圈Joint ring 聚四氟乙烯PTFE 聚四氟乙烯PTFE 4 密封垫Joint gasket 聚四氟乙烯PTFE 聚四氟乙烯PTFE 5 阀盖Cap 不锈钢CF8M 碳钢WCB 6 阀杆Stem 不锈钢SS316 不锈钢SS304 7 止推垫圈Thrusy washer 聚四氟乙烯PTFE 聚四氟乙烯PTFE 8 填料Stem packing 聚四氟乙烯PTFE 聚四氟乙烯PTFE 9 填料压盖螺母Gland nut 不锈钢SS304 不锈钢SS304 10 手柄Handle 不锈钢SS304 不锈钢SS304 11 垫圈Stem washer 不锈钢SS304 不锈钢SS304 12 阀杆螺母Stem nut 不锈钢SS304 不锈钢SS304 13 手柄套Handle cover 塑料Plastic 塑料Plastic
八、球阀主要尺寸单位：mm
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ D 11.6 12.7 15 20 25 32 38 50 65 80 100 L 55 55 65 75 88 102 110 125 162 189 260 H 50 50 60 64 71 78 86 95 130 148 180 E 100 100 130 130 165 165 190 190 250 250 280 重量WT（g） 225 225 390 502 850 1502 2020 3625 4700 7700 14850 注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架和锁定装置。沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
