顶装式铸钢球阀

顶装式铸钢球阀

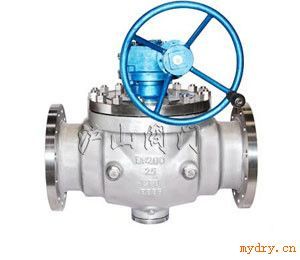

顶装式铸钢球阀 http://www.hushanfamen.com/Valve_Product_678.html

产品名称： 顶装式铸钢球阀 产品型号： 沪山 产品口径： DN2-24mm 产品压力： 1.6-6.4MPa 产品材质： 铸铁、铸钢、不锈钢 售后承诺： 质保一年，质量三包：包修、包换、包退。 产品名称： 顶装式铸钢球阀 产品型号： 沪山 驱动方式： 手动、气动、电动 连接形式： 法兰 结构形式： 弹性球球阀 密封结构： 软密封等 压力范围： 1.6~4.0Mpa 公称通径： DN2-DN24 常用材质： 铸钢 技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖顶装式铸钢球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖顶装式铸钢球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

顶装式铸钢球阀介绍

一、顶装式球阀特点

顶装式铸钢球阀整体式阀体设计上装式枢轴固定支持，法兰结构整体式枢轴固定球杆设计双阻塞泄放功能高强度整体式球杆结构。 确保了球体的*定位枢轴采用防吹出保护结构2组O型密封圈，加上阀杆上的防火填料结构。 有效地防止泄露防腐蚀，低摩擦系数的轴承因可镍波纹弹簧使尼龙密封的金属阀座向球移动。 具有进口和出口双向密封功能性能优越的标准尼龙和PEEK阀座，确保了低压状态下的有效密封密封剂住入器设计，在紧急状态下可住入密封胶，对阀杆或阀座进行密封采用独特的阀座可缩回技术。 在线可更换球杆。阀杆密封圈金属阀座及波纹弹簧扭矩减少到*小，便于电动阀门操作球杆与阀体有效接触的，性能优越的防静电接地设备预置驱动装置平台及螺孔，随时可装配驱动装置防火功能；当阀座烧坏或损坏时，金属阀座自动贴紧球体，阀座和球体之间较小的泄漏。
Features Size :2〞-24〞
Class :150～1500Lb
The Monolithic Cast Steel Body
Floating ＆Tunnion Mounted Ball, Full＆ Reduced Bore
Anti-static Device
Blow-out Proof Stem
Fire Safe Design
Emergency Sealant Injector

Specifications Design ASME B16.34/API 6D
Face to Face ASME B16.10
End Flange ASME B16.5
BW End ASME B 16.25
Test API 598
Fire Safe Test API 607/API6FA
Special NACE MR-01-75

二、顶装式铸钢球阀Top Entry Cast Steel Ball Valve

Material Specifications

序号 零件名称 材质 1 阀体 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex 2 阀座弹簧 Inconel X-7505 SS304 SS316 3 阀座圈 ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51 4 阀座 PTFE RPTFE PEEK PPL 5 球 ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51 6 O型圈 NBR Viton 7 垫圈 PTFE 8 垫片 Stainless Steel+ PTFE SS316+PTFE 9 定位块 PTFE SS304+Garphite SS316+Garphite 10 端盖 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex 11 填料 PTFE Garphite 12 压盖法兰 A216-WCB A351-CF8 13 销子 1045 A182-F304, F316, F316L, F6, F51 14 阀杆 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51 15 支架 A216-WCB 16 螺母 ASTM 194-2H, 2HM, 8,8M 17 螺栓 ASTM 194-B7,,B7M, B8,B8M 18 排气阀 1020+ZN A182-F304, F316, F316L, 19 吊耳 1020 20 注脂 1020+ZN A182-F304, F316, F316L, 21 球 Stainless Steel 22 压紧圈 1045+N A182-F304, F316, F316L, 23 阀座弹簧 1045+N A182-F304, F316, F316L 24 垫片 1045+N A182-F304, F316, F316L1 25 底座 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51 26 垫片 PTFE SS304+Garphite 27 压紧螺母 ASTM 194-2H, 8, 28 压紧螺栓 A182-F6, F304 29 排污阀 1020+ZN A182-F304, F316, F316L,

顶装式铸钢球阀Top Entry Cast Steel Ball Valve

Full Bore Class 150＊Gear Operated Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg) 2 51 292 170 76 285 46 3 76 356 210 95 285 83 4 102 432 250 115 400 156 6 152 559 265 140 400 256 8 203 660 355 172 ＊400 453 10 254 787 385 203 ＊600 522 12 305 838 400 242 ＊600 747 14 337 889 450 267 ＊600 959 16 387 991 510 299 ＊600 1220 18 438 1092 565 318 ＊600 1640 20 489 1194 620 349 ＊600 2118 24 591 1397 680 407 ＊700 2950

Full Bore Class 300 Sizein d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight(kg) 2 51 292 170 83 285 49 3 76 356 210 105 285 87 4 102 432 250 127 400 164 6 152 559 265 159 ＊400 272 8 203 660 355 191 ＊500 479 10 254 787 385 222 ＊600 657 12 305 838 400 261 ＊600 783 14 337 889 450 292 ＊600 1007 16 387 991 510 324 ＊600 1281 18 438 1092 565 356 ＊700 1722 20 489 1194 620 388 ＊700 2224 24 591 1397 680 457 ＊760 3100

Reduced Bore Class 150 Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg) 2×1-1/2 38 51 292 165 76 265 41 3×2 51 76 356 170 95 285 58 4×3 76 102 432 210 115 285 104 6×4 102 152 559 250 140 400 228 8×6 152 203 660 265 172 ＊400 320 10×8 203 254 787 355 203 ＊500 536 12×10 254 305 838 385 242 ＊600 685 14×12 305 337 889 400 267 ＊600 840 16×14 337 387 991 450 299 ＊600 1070 18×16 387 438 1092 510 318 ＊600 1430 20×18 438 489 1194 565 349 ＊700 1850 24×20 489 591 1397 620 407 ＊700 2450

Reduced Bore Class 300 Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight(kg) 2×1-1/2 38 51 292 165 83 265 44 3×2 51 76 356 170 105 285 62 4×3 76 102 432 210 127 285 110 6×4 102 152 559 250 159 400 243 8×6 152 203 660 265 191 ＊400 343 10×8 203 254 787 355 222 ＊500 559 12×10 254 305 838 385 261 ＊600 725 14×12 305 337 889 400 292 ＊600 890 16×14 337 387 991 450 324 ＊600 1120 18×16 387 438 1092 510 356 ＊600 1480 20×18 438 489 1194 565 388 ＊700 1960 24×20 489 591 1397 620 457 ＊760 2650

顶装式铸钢球阀



Full Bore Class 600 ＊Gear Operated Size in d (mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2 51 292 180 83 285 52 3 76 356 220 105 285 92 4 102 432 260 137 400 173 6 152 559 275 175 ＊400 285 8 203 660 370 210 ＊400 504 10 254 787 398 254 ＊600 680 12 305 838 410 280 ＊700 819

Full Bore Class 900
Size in d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2 51 368 190 108 760 60 3 76 381 230 121 1140 100 4 102 457 270 146 ＊400 204 6 152 610 320 191 ＊500 420 8 203 737 375 235 ＊600 644 10 254 838 440 273 ＊700 943 12 305 965 498 305 ＊700 1295

Full Bore Class 1500
Size in d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2 51 368 195 108 760 69 3 76 470 233 134 ＊400 133 4 102 546 276 156 ＊500 253 6 146 705 324 197 ＊600 667 8 194 832 397 242 ＊700 865 10 241 991 462 292 ＊700 1375 12 289 1130 493 337 ＊760 2175

Reduced Bore Class 600
Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2×1-1/2 38 51 292 174 83 265 46 3×2 51 76 356 180 105 285 74 4×3 76 102 432 220 137 760 120 6×4 102 152 559 260 178 1140 249 8×6 152 203 660 275 210 ＊500 380 10×8 203 254 787 370 254 ＊600 587 12×10 254 305 838 398 280 ＊600 752

Reduced Bore Class 900
Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2×1-1/2 38 51 368 182 108 760 54 3×2 51 76 381 190 121 760 80 4×3 76 102 457 230 146 1140 148 6×4 102 152 610 270 191 ＊400 305 8×6 152 203 737 320 235 ＊500 552 10×8 203 254 838 375 273 ＊600 748 12×10 254 305 965 440 305 ＊700 1048

Reduced Bore Class 1500
Sizein d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg) 2×1-1/2 38 51 368 189 108 760 63 3×2 51 76 470 195 134 760 95 4×3 76 102 546 233 156 ＊400 183 6×4 102 146 705 276 197 ＊500 359 8×6 146 194 832 324 242 ＊600 794 10×8 194 241 991 397 292 ＊700 1070 12×10 241 289 1130 462 337 ＊700 1540沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
