Q41F液化气球阀
Q41F液化气球阀 http://www.hushanfamen.com/Valve_Product_694.html
沪山阀门制造（上海）有限公司是国内*〖Q41F液化气球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q41F液化气球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

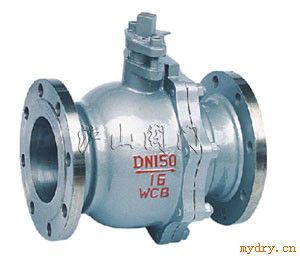

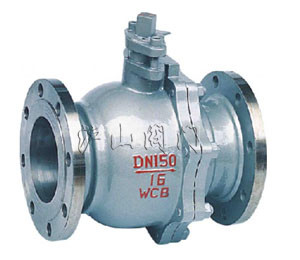

Q41F液化气球阀介绍
一、Q41F液化气球阀产品概述
Q41F液化气球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的不锈钢电动球阀采用蜗轮驱动。二、Q41F液化气球阀操作原理和结构说明
球阀通道平整光滑便于管道扫线清洗，可以输送浆液及固体颗粒等介质。 采用PTFE(特氟隆)等材料作为密封，具有良好润滑性和弹性，与球体摩擦系小，使用寿命长。启闭迅速,启闭时只需把球体转动90°，方便而迅速。
球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀，相当于流过一段直通的管子,在各类阀门中球阀的流体阻力*小。经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。
注:≥DN200以上阀门选用Q347型固定球阀。
三、Q41F液化气球阀主要设计参数
设计、制造 法兰连接 结构长度 公称通径 公称压力 GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN150mm PN1.6、2.5、4.0MP四、Q41F液化气球阀主要性能参数
公称压力 壳体试验 密封试验 适用介质 适宜温度 1.6 2.4 1.76 液化气、天然气等 -40~+80℃ 2.5 3.75 2.75 4.0 6.0 4.4五、Q41F液化气球阀主要零件材料
阀体、阀盖 阀杆、球体 密封面 填料 WCB/不锈钢 不锈钢 不锈钢和聚四氟乙烯 聚四氟乙烯六、Q41F液化气球阀主要外形尺寸
公称通径、DN(mm) Q41F-25型主要连接尺寸和外形尺寸（mm） 重量
(kg) L D D1 D2 Z-фd H b f Do 15 130 95 65 45 4-14 103 16 2 100 3 20 140 105 75 55 4-14 112 16 2 160 4 25 150 115 85 65 4-14 123 16 2 160 5 32 165 135 100 78 4-18 150 18 3 250 8 40 180 145 110 85 4-18 156 18 3 250 11 50 200 160 125 100 4-18 172 20 3 350 14 65 220 180 145 120 8-18 197 22 3 350 20 80 250 195 160 135 8-18 222 22 3 450 28 100 320 230 190 160 8-23 253 24 4 450 36 125 400 270 220 188 8-25 286 28 4 600 62 150 400 300 250 218 8-25 275 30 4 800 80 注：不锈钢球阀尚有生产，Q41F-16(25/40)P DN15~150mm，尺寸同上表。
