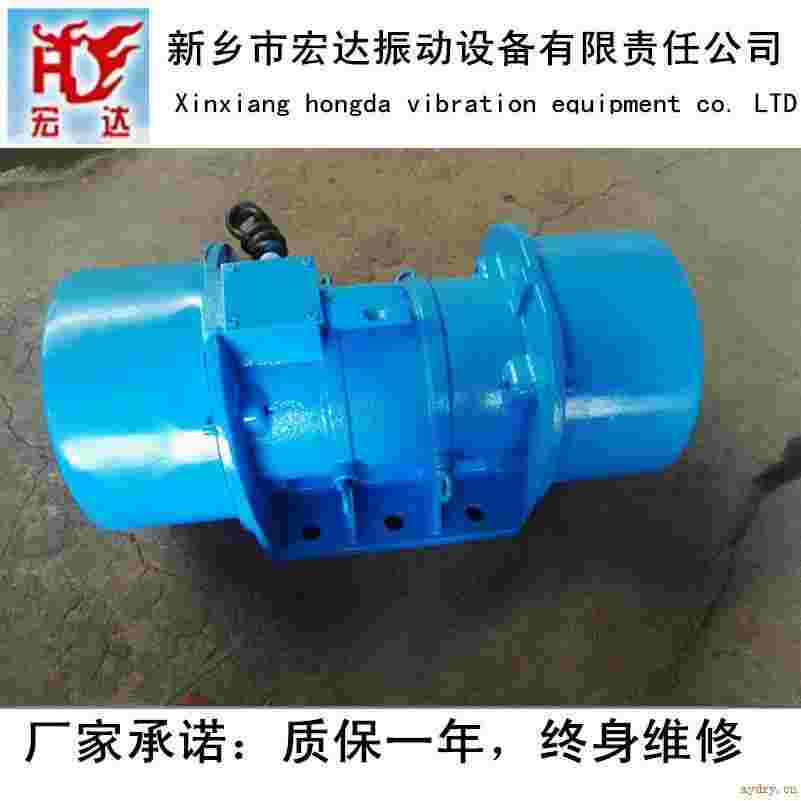

宏达WZD系列振动电机

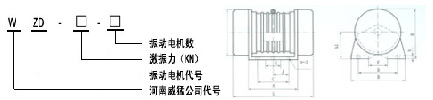

详细介绍:WZD型系列振动电机,是我公司在YZO系列振动电机的基础上,进行改进,重新优化设计,具有体积小、造型美观、激振力大、实用性强、维修简单的特点,是钢铁、煤炭、电力、粮食、化工、建材等行业的理想振动源。型号说明
使用与维护
1、 A 振动电机使用环境温度为-15-40。
B 海拔不超过1000米。
C 定子绕组温升值(电阻法),不超过80。
D 轴承允许温度(温度计法)不超过105。
E 适用于任何无防爆要求的场所。
2、定期对轴承进行保养补充适量的润滑脂,一般3-5个月补充一次,注油量为轴承容腔的2/3。
3、电机运行4-6个月小修一次,运行一年大修一次,小修清除机体的积尘、污垢、检查电机绕组的绝缘电阻、接头、地线,连接部位的坚固螺栓是否松动及时清除隐患,大修时除进行必要的小修保养外需查看轴承的磨损程度及线圈绝缘状况,必要时及时更换维修。
4、地脚螺栓采用放松装置,以防螺栓松动,使电机损坏。
激振力的调整
振动电机每端处轴均有一个固定偏心块和一个可调偏心块,调节可调偏心块和固定偏心块之间的夹角可改变振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0,这时的激振动力为振动电机的额定激振力F,不同夹角时的激振力如表:
可调偏心块旋转角度 | 0摄氏度 | 60摄氏度 | 90摄氏度 | 120摄氏度 |
激振力 | F | 0.866F | 0.707F | 0.500F |
技术参数表
序号 | 型号 | 激振力(KN) | 功率(KW) | 电流(A) | 主要结构尺二寸(mm) | 重量 | 备注 | ||||||||||||
L | H | A | B | C | D | E | F | J | h1 | ф | h | n-ф | |||||||
1 | WZD-1.5-2 | 1.5 | 0.15 | 0.38 | 224 | 120 | 130 | 150 | 95 | 125 | 68 | 98 | 70 | 97 | 9 | 4-11 | 5.5 | 铝壳 | |
2 | WZD-2.5-2 | 2.5 | 0.25 | 0.58 | 250 | 120 | 132 | 150 | 95 | 125 | 68 | 98 | 70 | 97 | 9 | 4-11 | 6 | 铝壳 | |
3 | WZD-5-2 | 5 | 0.4 | 1.15 | 325 | 242 | 160 | 210 | 120 | 170 | 111 | 165 | 15 | 4-18 | 21.5 | ||||
4 | WZD-30-2 | 30 | 2.5 | 6 | 505 | 335 | 297 | 292 | 225 | 236 | 170 | 160 | 142 | 242 | 30 | 4-21 | 186 | ||
5 | WZD-5-4 | 5 | 0.4 | 1.15 | 320 | 242 | 160 | 210 | 120 | 170 | 111 | 165 | 15 | 4-18 | 22 | ||||
6 | WZD-10-4 | 10 | 1.0 | 2.3 | 371 | 255 | 230 | 320 | 170 | 180 | 110 | 212 | 14 | 4-18 | 69 | ||||
7 | WZD-17-4 | 17 | 0.75 | 1.8 | 420 | 296 | 240 | 320 | 150 | 260 | 88 | 170 | 135 | 260 | 25 | 4-28 | 75 | ||
8 | WZD-5-6 | 5 | 0.4 | 1.15 | 333 | 242 | 160 | 310 | 120 | 170 | 111 | 213 | 15 | 4-18 | 22.5 | ||||
9 | WZD-12-6 | 12 | 1.0 | 2.1 | 420 | 296 | 240 | 320 | 150 | 260 | 88 | 170 | 135 | 260 | 25 | 4-18 | 70 | ||
10 | WZD-20-6 | 20 | 2.0 | 4.1 | 535 | 345 | 300 | 320 | 224 | 270 | 174 | 150 | 163 | 303 | 25 | 4-20.5 | 123 | ||
11 | WZD-30-6 | 30 | 2.5 | 5.75 | 525 | 375 | 300 | 400 | 230 | 340 | 115 | 170 | 303 | 20 | 6-31 | 190 |
