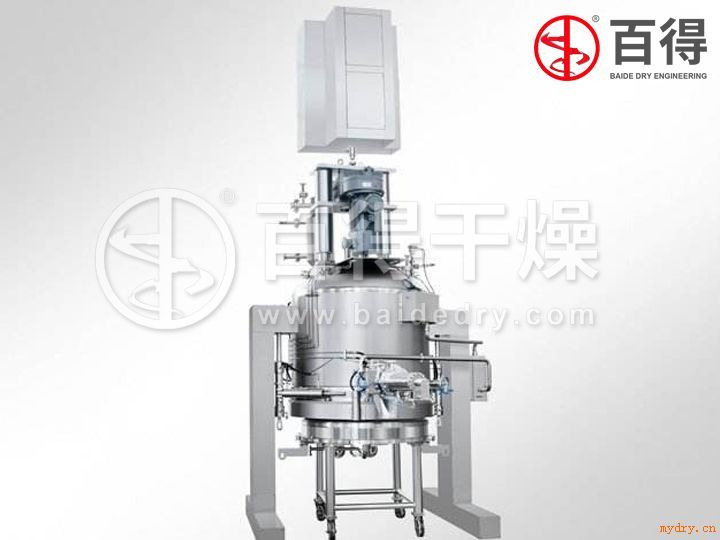

平板式过滤洗涤干燥三合一-结构与原理-工艺流程

过滤洗涤干燥三合一是在一密闭容器内先后完成搅拌、反应、过滤、清洗、脱液、干燥(并可二次打浆)等工艺过程。具有结构简单、工艺流程简化、生产效率高、无交叉污染、物料更换便捷，自动化程度高等特点。同时可大大降低所需洁净厂房的体积，基础投资费低。广泛应用于制药、化工、食品、染料等行业，尤为适合洁净度要求高，小批量多产品种及特大批量的生产场合。平板式过滤洗涤干燥三合一配备空心螺带式搅拌及设备夹套，均为干燥热媒循环系统，确保物料大程度接受热能，结合无死角翻动结构，大幅提高物料热交换能力，由此干燥效率高出传统工艺1～2倍；过滤洗涤干燥设备已积累近15年市场经验，分批式操作(间歇操作)，应用领域广泛，可以避免物料在转移过程中可能引起的物料损失、污染及环境污染。

平板式过滤洗涤干燥三合一结构与原理过滤洗涤干燥机(业内俗称“三合一”)能实现物料的过滤、洗涤、干燥、灭菌、卸料等连续工艺过程，其操作方式属于分批式操作(间歇操作)，广泛应用于制药、食品、农药、化工等领域。过滤洗涤干燥机主要由承压部分的立式罐体、加热系统、搅拌系统(搅拌轴、搅拌桨、机械密封等)、搅拌升降机构、传动机构、过滤介质、出料阀、喷淋装置、灭菌装置、液压泵站、主电控柜(包括变频器、PLC)等部件组成，实现了机、电、仪一体化。在一批物料的过滤、洗涤、干燥、固体卸料等基本操作过程结束后，过滤洗涤干燥机还能用溶剂再将需要进一步处理的物料溶解，连续地进行下一步操作过程。
平板式过滤洗涤干燥三合一性能特点1、系统密闭：过滤洗涤干燥三合一是一个全密闭的系统，在密闭系统生产操作，能避免毒性物质对空气的污染，同时能减操作人员中毒事故的发生。2、回收利用：物料与溶剂几乎完全回收，避免因物料遗漏和溶剂挥发而引起的浪费，具有很大的经济效益。3、多功能一体操作：过滤、洗涤和干燥在同一设备中完成。容器壁配备加热套层，从而能进行干燥处理。4、连续操作：过滤和干燥在一个连续的系统内进行，无需处理湿滤饼。干燥后的产品可以机械传送到称重、包装等工段。5、节约人力：一个经过简单培训的非技术人员即可以完成操作。开、关、自动进料、自动出料都毋须技术人员监控。6、清洗彻底：过滤洗涤干燥三合一具有自动喷淋和搅拌的功能，滤饼能充分清洗，从而减少排污量降低废水处理成本。7、清洁生产：多功能过滤干燥系统装配有粉尘捕集器，收集干燥后产生的粉尘，可满足洁净型的生产要求。
平板式过滤洗涤干燥三合一技术参数表
