Q641F气动球阀，V型气动调节球阀，O型气动切断球阀

Q641F气动球阀，V型气动调节球阀，O型气动切断球阀

ZSHO/ZSHR/ZSSR型气动球阀、ZSRO气动调节球阀

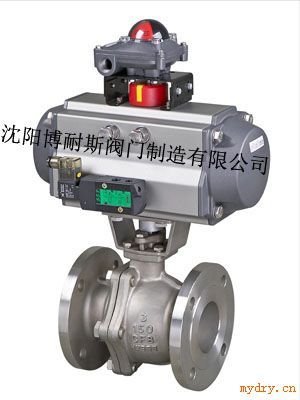

沈阳博耐斯阀门制造有限公司气动球阀产品概述

1．气动球阀流体阻力小，是所有阀类中流体阻力较小的一种，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。

2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。

3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。

4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有耐用性及稳定性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

沈阳博耐斯阀门制造有限公司气动球阀产品结构

（a）．O型浮动球式结构；软质阀座：双斜面弹性（聚四氟乙烯或对莅聚苯）阀座密封圈。
硬质阀座：采用圆柱形弹簧加载的金属（硬质合金钢）硬密封圈阀座，能降低球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保密封严密，当介质压力较大时，密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保密封。

（b）。O型固定球式结构；软质阀座：双斜面弹簧加载（聚四氟乙烯或对莅聚苯）弹性阀座密封圈。
硬质阀座：采用圆柱形弹簧或波形弹簧预载的补尝性可动金属（硬质合金钢）硬密封阀座。具有密封预紧力设计合理，密封性能稳定，根据压力大小，介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持，球体的位置固定，密封作用是靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力，阀座密封不易变形，操作力矩轻，使用寿命长。

沈阳博耐斯阀门制造有限公司气动球阀气动执行机构

GT、DA、AW型角行程气动执行机构是V型球阀的驱动装置，由活塞式双作用和单作用（弹簧复位式）两种，由紧凑的双（单）活塞齿轮、齿条式结构、传动平稳、输出扭矩大，动作灵活稳定、重量轻、使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、且性能好。
