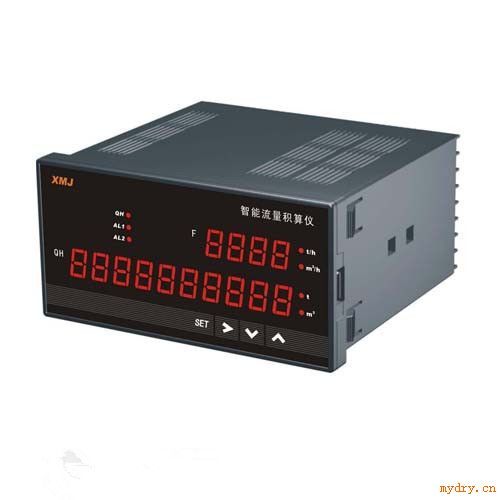

智能流量积算仪
HJ-XMTL智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用。HJ-XMTL智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。一、智能流量积算仪功能特点:
1.采用大屏幕全点陈液晶带背光,中文显示,技术先进,性能稳定,功能齐全,精度高,维护量极少.
2.查询日报表,月报表和停电时间记录功能.
3.设定键盘在面板上,输入密码,所有参数一次完成,简单方便。
4.中文显示累积流量,瞬时流量,累积热量,频率,差压,密度,压力,温度,年,月,日,时,分,秒.
5.可任意选择压力,温度自动补偿.小信号切除功能.
6.可通过编程自动循环和定格循环显示.
7.输出4-20mA DC标准电流信号,方便与PC机或记录仪连接.
8.具有RS485通讯接口,防雷电保护.
9.工作电流可从165-265V都能正常工作.
10.一机多用,通用性极强,可配各种流量传感器,并可现场编程.
11.断电保护功能强,断电后数据能够可靠保持十年以上不变
二、智能流量积算仪技术指标:
1、显示方式:以五位数码管显示瞬时流量值,九位数码管显示累积流量值。
2、显示功能:可显示累积流量、瞬时流量、差压、温度、压力、密度、频率、当前时间等参数可以
设置定显模式自动巡显模式或手动巡显模式.
3、测量准确度:
频率信号输入:±0.1%FS
温度信号输入:±0.3℃(t≤300℃);±0.2%FS±1字(t>300℃)。
电流输入:±0.2%FS±1字
补偿后流量显示:±0.2%FS
4、输入信号:
主流量输入信号: 0~10mA、4~20mA或 0~5000Hz。
压力补偿输入信号:0~10mA、4~20mA。
温度补偿输入信号:0~10mA、4~20mA 、PT100热电阻、K型或E型热电偶。
5、模拟输入阻抗:电流信号Ri=50Ω;
6、运算模式:具有多种流量运算模式,可程序设定差压(开方)式、差压(不开方)式、涡街式、
电磁式(比例)等流量运算模式。
7、密度补偿方式:具有多种密度补偿模式,可程序设定密度不补偿、定温度补偿、定压力补偿、温度压力同时补偿等多种方式;饱和蒸汽密度自动查表,过热蒸汽密度自动运算。
8、模拟输出负载能力:
9、电流信号:4~20mA输出时Ro≤500Ω;0~10mA输出时Ro≤1KΩ。
10、配电输出:提供DC24V 70mA和DC12V 100mA独立外供电源用与配接各种变送器供电,带过流保护。
11、接点输出功能:可以选择瞬时流量上、下限报警;累积流量上、下限报警;累积流量脉冲输出等功能。触点容量:AC250V,3A。
12、掉电保存功能:机内的运算结果和用户设定的数据在断电后不会丢失,保存时间在十年以上。
13、通讯方式:RS232(10m)或RS485(1000m)
14、使用环境:环境温度:-10~55℃,环境湿度:10~90%RH。
15、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。
16、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
17、电 源:开关电源:交流:85~265V,频率: 50Hz±2Hz;(推荐使用)
18、直流电源:DC 24V (适用范围16V-28V)
19、功 耗:<4W三、智能流量积算仪选型表:
型 谱 | 说 明 | |||||||
HJ-XMTL | 智能流量积算仪 | |||||||
外型尺寸 | A | 横式160×80×125mm | ||||||
A/S | 竖式80×160×125mm | |||||||
B | 方式96×96×110mm | |||||||
控制输出 | B0 | B0无报警输出,可省略 | ||||||
B1 | 瞬时流量上限报警 | |||||||
B2 | 瞬时流量下限报警 | |||||||
B3 | 瞬时流量上下限报警 | |||||||
B4 | 累积流量上限报警 | |||||||
B5 | 累积流量下限报警 | |||||||
B6 | 累积流量上下限报警 | |||||||
变送输出 | X1 | 4-20mA输出 | ||||||
X2 | 0-10mA输出 | |||||||
X3 | 1-5V输出 | |||||||
X4 | 0-5V输出 | |||||||
通讯输出 | P | 微型打印机 | ||||||
R | 串行通讯RS232 | |||||||
S | 串行通讯RS485 | |||||||
变送器配电电源 | 无馈电输出 | |||||||
V12 | 带DC12V馈电输出 | |||||||
V24 | 带DC24V馈电输出 | |||||||
供电电源 | 220VAC供电 | |||||||
W | DC24V供电 | |||||||
流量输入信号 | L1 | 电流:4-20mA、0-10mA、0-20 mA | ||||||
L2 | 电压:1-5V、0-5V | |||||||
L3 | 脉冲频率: 0-10KHZ | |||||||
温度输入信号 | W1 | 电流:4-20mA、0-10mA、0-20mA | ||||||
W2 | 电压:1-5V、0-5V | |||||||
W3 | 热电阻:Pt100 | |||||||
W4 | 热电偶:K、T、E | |||||||
压力输入信号 | Y1 | 电流:4-20mA、0-10mA、0-20mA | ||||||
Y2 | 电压:1-5V、0-5V |
