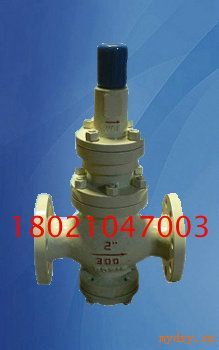

Y43H-16C先导活塞式蒸汽减压阀

Y43H-16C先导活塞式蒸汽减压阀的*新报价是由上海欣一阀门有限公司提供,如有需要了解Y43H-16C先导活塞式蒸汽减压阀的*新参数和资料,请与上海欣一阀门有限公司联系!!

一、结构特点和用处:

蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
主产品主要用于蒸汽管路,起减压稳压作用。

二.主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

三。、流量系数(Cv):

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

四、外形尺寸(PN1.6-4.0):

公称通径
DN

外 形 尺 寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110
