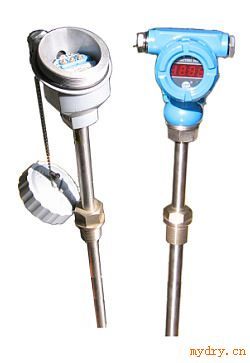

SBW 系列一体化温度变送器
产品介绍：
SBW 系列一体化温度变送器是温度传感器与变送器的*结合，以*简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的*测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
类 别SY-SBW 模块式温变SY-SBW 一体化温变准 确 度0.2%F.S 0.5%F.S输 入热电偶： B 、 S 、 T 、 K 、 J热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50输 出二线制 4-20mA DC使用温度-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）温度影响≤0.05%/ ℃湿 度5-95%RH现场显示无3 1/2LED 3 1/2LCD 0-100% 等分刻度显示精度无数字式： 0.5 级 指针式： 2.0 级负载能力< 600 Ω （额定负载 250 Ω ）外形尺寸44×1870 ×100（中继器）
●选型方法
型号
类别感温元件材料现场显示安装固定
方式接线
盒形式保护
管直径隔爆标志内芯结构保护管特征说 明JD-SBW温度变送器R热电偶Z热电阻M镍铬硅-镍铬{ N }N镍铬-镍硅 { K }E镍铬-铜镍 { E }F铁-铜镍{ J }C铜-铜镍{ T }P铂 {Pt100}C铜 {Cu50}Y现场液晶显示1无固定装置2固定螺纹3活动法兰4固定法兰5活络管接头式6固定螺纹锥形式7直形管接头式8固定螺纹管接头式9活动螺纹管接头式2防喷式3防水式4防爆式0Ф161Ф122Ф16高铝质管3Ф20高铝质管B隔爆无普通元件K铠装元件F防腐型N耐磨型JD-SBWRNY240BKF典型型号选型
