水封闸阀
一、水封闸阀简介：水封闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
二、水封闸阀产品特点：
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动
三、水封闸阀设计和制造标准
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：－

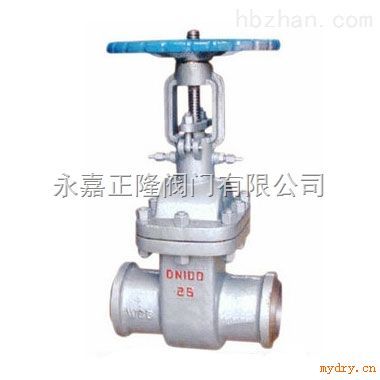

检验与试验：JB/T9092 GB13927四、水封闸阀主要性能规范：公称压力（MPa）壳体强度试验1.01.62.54.06.410.0密封试验1.52.43.86.09.615.0上密封试验1.11.82.84.47.011.0气密封试验1.11.82.84.47.011.0适用范围产品类型适用温度（℃）适用介质碳钢型≤425水、蒸汽、油品、非腐蚀性气体合金型≤540五、水封闸阀结构图片：
