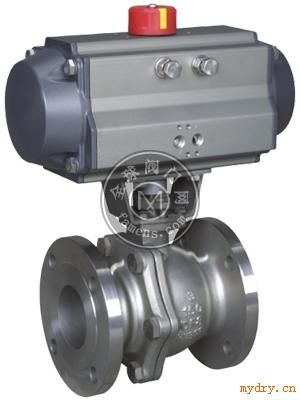

美标气动球阀
一、Q641F美标气动球阀：Q641F美标气动球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方国家工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。
二、Q641F美标气动球阀的特点：
1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。 执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
三、产品执行标准：Q641F美标气动球阀的执行标准
产品规范
设计规范
结构长度
连接法兰
试验 与检验
API608
ASME/ANS B16.10
ASME/SNS B16.5
API 598
四、主要性能规范：Q641F美标气动球阀主要性能规范公称压力
1.6 MPa
2.5 MPa
4.0 MPa
6.4 MPa
10.0 MPa
150 Lb
300 Lb
600 Lb
强度试验
2.4 MPa
3.75 MPa
6.0 MPa
9.5 MPa
15.0 MPa
3.1 MPa
7.5 MPa
15.0 MPa
水密封试验
1.76MPa
2.75 MPa
4.4 MPa
7.04 MPa
11.0 MPa
2.2 MPa
5.5? MPa
11.0 MPa
气密封试验
0.6MPa
五、主要零部件材料：Q641F美标气动球阀主要零部件材料名称
WCB类
CF8类
CF3
CF8M
CF3M
阀体
A216-WCB
CF8
CF3
CF8M
CF3M
球体
A105-1025
CF8
CF3
CF8M
CF3M
阀杆
2Cr13
CF8
CF3
CF8M
CF3M
阀座
PTFE/增强PTFE
阀座支承圈
A105-1025
A182-F304
A182-F304L
A182-F316
A182-F316L
弹簧
3yc-7/17-49H
螺母
A194-2H
A194-8
螺柱
A193-B7
A193-B8
O形圈
NBR
氟橡胶
六、产品结构图：Q641F美标气动球阀结构图
