防爆阻火呼吸阀,进口防爆阻火呼吸阀

防爆阻火呼吸阀,进口防爆阻火呼吸阀,上海沪嘉阀门厂

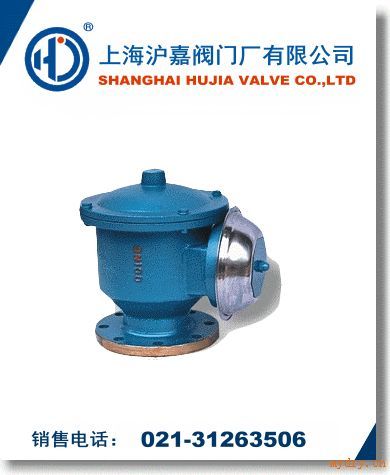

防爆阻火呼吸阀

提供全套工程阀门解决方案,防爆阻火呼吸阀售前、售中、售后专业服务!

质量*:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

上海沪嘉阀门厂有限公司

防爆阻火呼吸阀名称:防爆阻火呼吸阀型号:ZFQ-1口径:DN25-DN250压力:1.6MPa≈2.5MPa材质:铸铁、铸钢、不锈钢认证:ISO9001:2000·防爆阻火呼吸阀产品详情

ZFQ-1型防爆阻火呼吸阀该产品集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其*大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。

ZFQ-1型防爆阻火呼吸阀性能及特点:
  壳体选用铸钢和铝合金,耐腐蚀性好;
  波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;
  结构简单,易检修,安全方便;

ZFQ-1型防爆阻火呼吸阀维护与保养:
  为了呼吸阀使用安全,应在 3-6 个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。

定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。

在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。
  新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

ZFQ-1型防爆阻火呼吸阀主要技术参数:

A级正压

355Pa 36毫米水柱

负压

295Pa 30毫米水柱

B级正压

980Pa 100毫米水柱

负压

295Pa 30毫米水柱

C级正压

1765Pa 180毫米水柱

负压

295Pa 30毫米水柱

ZFQ-1型防爆阻火呼吸阀零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

操作压力 Pa

-295~98000 -30mmH2O~+10000mmH2O

ZFQ-1型防爆阻火呼吸阀国标法兰连接外形尺寸: GB、JB

规格

安装尺寸(mm)

D1

D

D3

H

M-h

DN50

110

140

160

255

4×12

DN100

170

205

235

480

4×16

DN150

225

260

295

547

8×16

DN200

280

315

355

658

8×16

DN250

335

370

420

705

12×16

ZFQ-1型防爆阻火呼吸阀美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格

安装尺寸(mm)

D1

D

D3

H

M-h

2"

120.5

152

160

255

4×19

4"

190.5

229

265

290

8×19

6"

241.5

254

305

330

8×22

8"

298.5

343

355

350

8×22

10"

362

406

420

400

12×25

?

呼吸阀类似于单向止逆阀,它只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。一般它被用在常压或低压贮罐上。焦炭塔的呼吸阀有两个用处:一、放水时,吸气,以利塔内存水顺利放出;二、呼气,蒸汽赶空气时,用以放净空气,脱水放汽时,用以检查塔内是否为正压。呼吸阀是用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用。此阀通常与阻火器配套使用。当外界大气压力大于罐内压力时 就会往罐内补气 从而达到内外压力的平衡。呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体挥发损失。根据*《石油化工设计防火规范》(GB50160-92)的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”,结构紧凑、重量轻、通风量大、泄露小等优点。产品有单呼阀、单吸阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。
