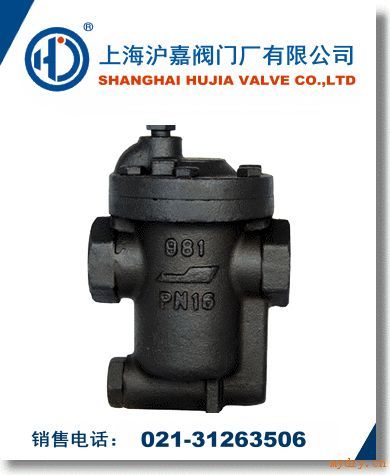

倒吊桶式疏水阀名称:倒吊桶式疏水阀型号:881F-886F口径:DN15-DN50压力:1.6MPa≈4.0MPa材质:铸铁、铸钢、不锈钢认证:ISO9001:2000·倒吊桶式疏水阀产品详情

倒吊桶式疏水阀产品结构特点

1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。

2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。

3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。

4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。

5.倒置桶式蒸汽疏水阀不受背压的影响,在高的背压下能很好地工作。

6.倒置桶式蒸汽疏水阀工作可靠,只有两个运动部件 ( 杠杆 — 和倒置桶 ) ,故不会产生卡阻。

7.阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性能 , 无污物困扰。

倒吊桶式疏水阀工作原理

倒吊桶式疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

倒吊桶式疏水阀连续排水能量表 (Kg/h)

型号

880

881
881F
81

882
882F
82

883
883F
83

884
884F
84

815
815F
85

816

816F

0.5

240

420

800

1520

2500

3960

7190

1

280

470

930

1750

2950

4500

8600

2

230

460

930

1800

3020

4500

8150

4

280

410

920

2000

3050

4400

8800

6

280

380

800

1560

2600

4600

8000

8

310

420

900

1750

2950

4900

8850

10

260

365

660

1550

2550

4500

8450

12

200

380

720

1730

2880

4850

9000

15

230

335

560

1500

2500

3000

8400

17

250

350

600

1550

2600

3200

8650

21

--

240

860

1200

2200

3400

7200

25

250

900

1300

2400

2900

7800

倒吊桶式疏水阀结构与尺寸

880-815型倒吊桶式疏水阀侧进侧出、附过滤网、外部尺寸图(mm)

型号

通径

A

B

C

D

*大压力 kg/cm 2

880

15.20.25.32.40.50

96

76

70

128

25

881

15.20.25.32.40.50

96

76

100

128

41

882

15.20.25.32.40.50

145

94

137

170

25

883

15.20.25.32.40.50

180

120

193

202

25

884

15.20.25.32.40.50

203

150

212

232

25

815

15.20.25.32.40.50

220

148

248

250

25

881F-886F型倒吊桶式疏水阀、法兰、附过滤网、外部尺寸图(mm)

型号

通径

A

B

C

D

*大压力 kg/cm 2

881F

15.20.25.32.40.50

96

76

100

170

25

882F

15.20.25.32.40.50

145

94

137

210

41

883F

15.20.25.32.40.50

180

121

193

270

25

884F

15.20.25.32.40.50

203

150

212

320

25

815F

15.20.25.32.40.50

220

148

248

320

25

816F

15.20.25.32.40.50

265

489

310

400

25

81-86型倒吊桶式疏水阀下进上出式外部尺寸图(mm)

型号

通径

A

B

*大压力 kg/cm 2

81

15.20.25.32.40.50

108

162

25

82

15.20.25.32.40.50

133

203

25

83

15.20.25.32.40.50

162

273

25

84

15.20.25.32.40.50

184

314

25

85

15.20.25.32.40.50

216

380

25

86

15.20.25.32.40.50

260

432

25

?

疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。
2、疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。
3、疏水阀前后要安装阀门,方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处,及时排出凝结水,避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀,应在出水口*低位置加个反水弯(凝结水提升接头),把凝结水位提升后再装疏水阀,以免产生汽阻。
7、疏水阀的出水管不应浸在水里。(如果浸在水里,应在弯曲处钻个孔,破坏真空,防止沙土回吸。)
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管,其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明:选用带防汽阻装置的疏水阀,避免设备产生汽锁。
13、疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防止回流。
14、疏水阀后如有凝结水回收,不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡,会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀,防止凝结水回流。
17、在蒸汽管道上装疏水阀,主管道要设一个接近主管道半径的凝结水集水井,然后再用小管引至疏水阀。
18、机械型疏水阀长期不用,要卸下排污螺丝把里面的水放掉,以防冰冻。
19、发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。每年至少要检修一次,清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件,但对系统工作和经济运行影响很大,所以疏水阀的维护和检修也是至关重要的,只有充分重视疏水阀在生产上的重要作用。勤检修,使疏水阀经常处在良好的工作状态下,才能保证达到*佳节能效果和提高经济效益。?
