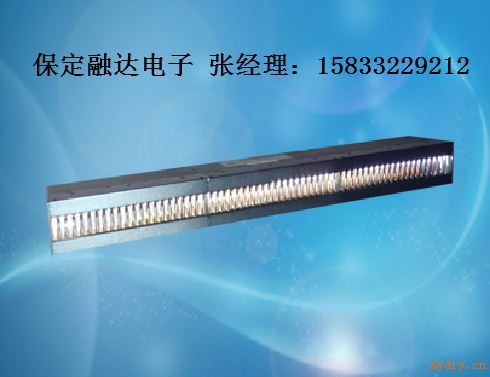

融达UV520*100型LED光固设备
融达UV520*100型LED光固设备
一:产品简介
1. 光源具体参数
产品名称(Product Name)
融达风冷式(氮气冷却式)520*100型LED光固灯源
产品型号:Model Name)
RDUV-LED-520*100型
波长范围(Wavelength coverage)
395nm
辐射度(Irradiance)
18W/平米厘米(可据需求定制)
有效照射面积(Valid Emitting Area)
520*100mm
建议照射高度(Radiation Method)
10mm
冷却方式(Cooling Method)
风冷,氮气冷却
照射头尺寸(Dimension)
520*115*115.50(mm)
照射头重量(Weight)
小于15KG
控制方式(Control Method)
Switching Signal/High-low Level
输入电源(Power Input)
恒流
功耗(Power Consumption)
1KW/LED Head 5.25KW(max)
干燥速度(The Drying Speed)
80-140m/min
2. 光源控制器具体参数
驱动名称(Driver Name)
RDUV520*100型LED光源驱动器
驱动型号(Driver Model)
RDUV-LED-520*100型
结构尺寸(Dimensions)
370-284*275
驱动重量(Weight)
约30KG
冷却方式(Cooling Method)
风冷,氮气冷却
电源输入(Power Input)
220W 50HZ
*大电压(Max Voltage)
520V
*大输出功率(Max Power Output)
52KW
1、冷光源、无热辐射,被照物品表面温升低,适合液晶封边、薄膜印刷,新型标签等。可用于热敏材料及易变色材料的光固化,真正做到冷光源的UV 光固化机!发热量小,可解决汞灯喷绘设备发热量大、工作人员难以忍受的问题,保鲜膜都不会焦掉。
2、超长寿命:使用寿命是传统汞灯式固化机的40倍以上,约20000小时以上。
3、省时,1秒固化,瞬间启动关闭,无需等待,不需要预热即刻达到100%功率紫外输出, 98%(可吸引光,汞灯只有30%)的输出都在紫外波段,集中在主波峰附近照射均匀。使用寿命不受开闭次数影响。能量高,光输出稳定,连续可调,照射均匀效果好,提高生产效率。
4、省电,能耗低,耗电量仅为传统汞灯式固化机的1/10,每年为您节省几十万甚至上百万的电费。
5、省钱,维护成本几乎为零,采用UV-LED固化设备每年至少节约几万元/台的耗材费。
6、操作方便,体积小(平面薄板),像手电筒一样,360度随便哪个方向都可以照。
7、安全环保,不含汞,也不会产生臭氧,无短波紫外输出。
8、可定制有效照射区域。
9、高抗污(100%)成膜物,高光泽,耐擦洗、耐溶剂,高耐候,耐光性佳,附着力强。
10、可定制大功率设备,高效快速。光固化技术可用于多种基材,如PVC PET,石材,木材,印刷,标签行业,包装,纸张,塑料,金属,皮革,玻璃,陶瓷,瓷砖,等的UV涂装,喷码机 UV加装等,可干燥。
11、追加氮气冷却装置,利用先进的空气分离技术,加以辅助风冷设备.节能,环保,延长灯珠使用寿命,降低工作区域温度,是迄今为止*为高效的冷/热融合式冷却装置,其发展优势不容忽视。
12、UV系统加装氮气保护装置,从而极大的降低了空气中的氧气和水蒸汽对UV固化反应的影响参与UV固化反应,减少能量耗损,提高生产效率。(后附详细介绍)
四、联系我们
你有任何需求或帮助请致电保定融达电子设备有限公司:
电 话:86 0312 7966103
13903128027(张经理)
18833252836(王经理)
18833252830(温经理)
传 真:86 0312 7968041
地 址:* 河北 清苑县 河北省保定市清苑县城中心东街223号
邮 编:071100
公司主页:http://www.rddz.com
*浅谈氮气保护LED-UV固化系统介绍
目前,传统UV固化系统已普遍应用于丝网,UV胶固化,柔印,胶印,新型标签等印刷工艺。但随着UV工艺的广泛使用,其局限性也逐渐为用户所了解。而近些年,随着新技术、新材料和新工艺的日新月异,针对印刷工艺的新固化系统对传统UV固化系统发起了挑战。而其中较为成熟的一种技术为:氮气保护UV固化系统 (英文:UV Inert System),简称“氮保护系统”。而添加氮气冷却装置的LED-UV光源更是在兼顾优势的情况下大大延长了设备使用时间与工作效率。
“氮保护系统”是指在UV固化系统中建立相对密闭的空间,使用惰性气体(主要是氮气,故名为“氮保护”)充斥其中;从而极大的降低了空气中的氧气和水蒸汽对UV固化反应的影响,参与UV固化反应。
接着,我们简单得用下述表格将“氮保护系统”下的LED-UV固化技术优势与传统UV系统做一对比:
项目
传统UV固化系统
加氮气保护LED-UV固化系统
固化效果
受各种条件限制较大
控制简单,固化充分并高效
电能消耗(同条件对比)
较大,以本产品单组灯源为例,总功耗约8KW。
节能可达90%以上,总功耗约1KW,电费比传统UV机节约8倍。
印刷品气味
典型UV气味,甚至长时间残留,影响工人工作。
气味极低,并很快消失,环境*。
臭氧
有臭氧产生,需抽风。
无臭氧产生,不影响玻璃材质。
印刷品黄变
随着印刷品的老化逐渐显现,通病难以免除。
极大的改善印刷品诟病。
高产热
固化效果的提高需要产生大量的热,同时需严格控制温度,对工作以及员工产生严重影响。
冷光源高科技术,超低的产热量,保护设备和降低风险,给员工更好的工作环境。
爆裂(爆线)
典型的UV 问题
极大的改善,并有所突破。
VOC 控制
需印刷材料的特殊调整,工艺的特殊控制,并增加不确定性,环境与人员双重污染严重。
更低的VOC排放总量,并使得控制更简单高效。符合国家环保标准,是一种前瞻性超好的固化新模式。
迁移性(欧洲食品包装要求:迁移类物质的迁移总量低于10 PPM )
需确保固化效果,而检测和控制*复杂。
控制简单, 效果稳定,符合欧洲食品类加装要求。
1天8小时工作
消耗费用对比
电费如0.8元,每小时8KW。一天消耗电费64元。
电费如0.8元,每小时1KW
一天消耗电费8元。比传统UV机节约8倍。高产能低消耗,让您的产品利润稳步提升。
综上所述,由于“氮保护系统”使得LED-UV固化效果极大的提高,从而极大的改善了传统UV固化系统所固有的一系列问题。此外,使得印刷工艺的可变性也得到了提高,即可以印刷更多丰富多彩的新设计,新效果;而不必担心固化效果的影响。
另一方面,正由于传统UV固化系统的上述局限性,使得其无法突破目前的UV胶印速度上限,或应用于卷筒纸高速凹印的UV固化。但这都可以由“氮保护系统”来解决。
当然,此新技术目前也有着设备改造成本和增加氮气供气系统的局限性;但其“高效,低能耗,低排放”等的技术优势具有时代趋势,并符合印刷工艺发展的*潮流。
