一、四通球阀介绍
“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。
二、四通球阀执行标准
1 设计和制造：GB/T12237-1989； APl608。 2 检验和试验：GB/T13927-1992； APl 598。 3 法兰连接：JB/T79]一2-1994； ASME/ANSI B165。三、四通球阀结构特点
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。 2、密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。 3、使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门的使用寿命。四、四通球阀工作原理
“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。五、四通球阀优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当不锈钢气动阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。 2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。 3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。 4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。 5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。 6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。六、四通球阀主要性能规范
公称压力
PN(MPa)
Nominal diameter 试验压力Test pressure 壳体
shell 高压液密封
High-pressure liquid sealing 低压气密封
Low-pressure hermetic sealing 1.6 2.4 1.76 0.6 2.5 3.75 2.75 4.0 6.0 4.4 CLASS150 3.0 2.2 适用工况
Applicable Operating Mode 适用介质
Applicable medium 水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium. 适用温度
Applicable temperature -28～350℃ 应用规范
Applicable
Specification 连接法兰
Connection flange JB79-59、GB9113、HG20592-97、ANSI B16.5 检验试验
Test and inspection GB9/T9092-99、API598 其余制造规范均按本厂标准
七、四通球阀主要零件材质
零件名称
Accessory name 材质Material GB ASTM 阀体、阀盖
Body, bonnet WCB A216-WCB 密封圈
Sealing Ring PTFE、对位聚苯
PTFE、Counterpoint polyphenyl PTFE、对位聚苯
PTFE、Counterpoint polyphenyl 球体Ball 1Cr18Ni9Ti SS 304 阀座、阀杆
Seat, Stem 2Cr13 A246-416 双头螺柱

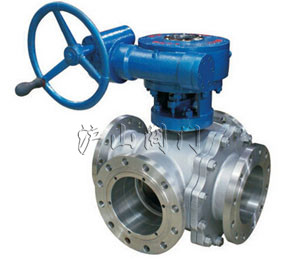

Dual-head double-screw bolt 35CrMoA A193-B7 法兰连接四通球阀
八、四通球阀主要外型与连接尺寸表
公称压力或压力级Nominal pressure 主要尺寸
Main dimension 公称通径DN(mm/in)Nominal diameter 15/1/2〞 20/3/4〞 25/1〞 32/11/4〞 40/11/2〞 50/2〞 65/21/2〞 80/3〞 100/4〞 125/5〞 1520/6〞 200/8〞 PN1.6 MPa L 150 150 180 200 220 240 260 280 320 380 440 550 PN2.5 MPa L1 75 75 90 100 110 120 130 140 160 190 220 275 PN4.0 MPa H 90 90 102 115 135 140 155 185 210 275 305 335 CLASS 150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800 其余的法兰尺寸请参阅样本《主要外型及连接尺寸表》
