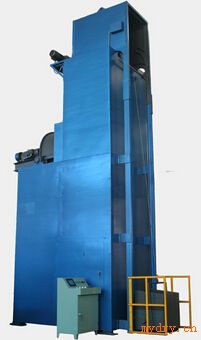

FT-Ф1000全自动转鼓强度试验装置
一、FT-Ф1000全自动转鼓强度试验装置概述 FT-Ф1000全自动转鼓强度试验装置是我公司根据ISO556-1980《粒度≥20mm焦炭-机械强度的测定》和GB/T2006-94《冶金焦炭机械强度测定方法》的标准，设计优化，自主创新，是更新换代的*新科技产品。整机设计者全封闭结构、环保型，试样从进提料斗提升、入鼓、转鼓试验、鼓卸料、鼓后试样筛分、筛分后卸料，整个试验过程一次自动完成，装置控制采用PLC自动控制，具有操作方便，试验正确等特点，广泛应用于冶金、焦炭等部门和实验室。二、FT-Ф1000全自动转鼓强度试验装置结构简介FT-Ф1000全自动转鼓强度试验装置主要由机架、除尘箱、DL-A提升机、FT-Ф1000×1000全自动焦炭转鼓、AK-97转鼓机械筛、落料斗、接料斗、控制电箱等组成。1、机架、除尘箱主要由优质型钢、钢板构成，整机刚性强，外形美观，整机正面自下而上安装提升机，中间安装自动转鼓，底部安装转鼓机械筛，转鼓卸料至转鼓机械筛由落料斗过渡，设备运行时按装料、提升、卸料、转鼓向上接料、转鼓平行运转、转鼓向下卸料、进转鼓机械筛筛分、筛分完成，自动打开机械筛两侧出料门，机械筛运转卸料、出料工序进行。2、提升机主要由提料斗、运行轨道、卸料斗、减速电机等组成，自动转鼓主要由1000×1000转鼓鼓体、转鼓运转减速机、转鼓定位减速机等组成。转鼓机械筛主要由机械筛筛体、筛片、减速电机、自动卸料门、接料斗等组成。3、控制电箱主要由可编程序控制器（PLC）、接近开关、接触器、热保护器、开关等组成，电箱面板控制按钮、信号灯位置清楚，操作方便、正确。三、FT-Ф1000全自动转鼓强度试验装置技术参数序号项 目单位数 值备 注1试 样 重 量kg50焦炭2全自动转鼓鼓体规格mmФ1000×1000试验转数r100试验转速r/min25试验时间min4±10s电机功率kw2.2 kw3提升机容量L168提升高度m5.2提升速度r/min10电机功率kw0.754焦炭转鼓机械筛筛面规格mm960×660筛片孔径mmФ40、Ф10筛子摆动频率次/min往复37，摆动74筛选时间s40筛子摆动角度°40-45电机功率kw1.55气缸型号DN32×100 DN32×1256气泵型号YX-1功率kw0.48压力Mpa8-10排气量L3/min0.017立方每分钟排量17升转速r/min2800噪音DB>52d储气罐容量L12重量kg257设备外形尺寸mm3200×2470×6180（长×宽×高）8设备总重量kg7500kg
