QGS型强力粉碎干燥机

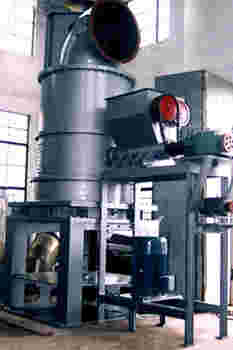

主机图 | 系统图 |
产品简介 :
QGS型强力粉碎干燥机是集粉碎、干燥与分级为一体的多功能干燥设备,是引进国外(日本细川公司)的先进干燥技术,吸收国内原有干燥设备的特点,自行设计、研制开发的高效、节能型干燥设备,申报了国家专利(专利号为ZL95239883、4),获得了国家科技成果奖。2003年企业通过了ISO9001:9002质量体系认证。该产品自九五年投放市场以来,已经广泛运用精细化工行业、非金属矿行业、制药行业、饲料行业和染料、颜料等行业。对滤饼状、膏糊状、块状、超细浆料(—2μm的浆料)热敏性物料等微粉状的干燥特别适宜,且有独特之处。
主要性能特点:
1、还原率高:
粉碎装置是由高速旋转的粉碎盘、粉碎锤组成。其速度之高(粉碎盘线速度达到80米/秒),为其它干燥设备所难以达到(其他干燥机如闪蒸一般在30米/秒)。正因为有如此高的转速,物料进入干燥机后形成物料和物料之间在高速旋转中互相碰撞、摩擦,得以瞬时细化,达到颗粒还原(还原率达到98%以上),能解决超细、纳米级物料在干燥过程中团聚的难题。如在干燥的纳米级氧化铁红(细度为0.3μm)、纳米级轻质碳酸钙(细度为0.3μm)等中都达到了良好的效果,物料的细度还原率达到了98%左右;
2、热效率高
QGS型强力粉碎干燥设备是径向进热风,它通过筛板上的均布孔提供均匀的热风,再在粉碎盘离心力的作用下,形成强力的粉碎区域,而且其速度不随物料的加入而衰减,其干燥速度不减;物料高速旋转后,迅速得以干燥,从进料到出料只需4~5秒的时间,因此带来处理能力大、干燥均匀、热效率高、能耗低等优点。根据*有色金属工业总公司节能技术服务中心的现场测试,热效率高达70%以上,即脱去1公斤水一般只需要850大卡的热量。
3、分级装置
物料在干燥过程中可能有一小部分没有达到干燥效果(如细度和含水量),在干燥机主机上端有一分级装置(倒锥鼠笼式),是一个转速可调的旋转装置,它能有效地控制干粉的含水量和细度。并且可以根据用户的要求通过调节分级装置的转速达到所需要的含水量和细度。
4、进料机构有多种形式,可保证粘性物料顺利地送入机内,不至于形成搭桥送不进料。并且采用了无级变速器,可任意调节送料量。
QGS 系列多功能强力粉碎干燥机主要参数
参数 \ 型号 | QGS-1 | QGS-2 | QGS-3 | QGS-4 | QGS-5 |
主体直径 mm | 355 | 585 | 765 | 1095 | 1675 |
总 高 mm | 2800 | 3600 | 4100 | 4510 | 5515 |
空气量m3/min | 15.58 | 30 | 60 | 120 | 240 |
重量 kg | 1590 | 2495 | 3490 | 4995 | 8016 |
粉碎功率 kw | 7.5 | 11 | 22 | 37 | 55 |
转 速 r.p.m | 4500 | 3200 | 2200 | 1500 | 940 |
分级功率 kw | 2.2 | 3 | 4 | 5.5 | 7.5 |
*大转速r.p.m | 2300 | 1700 | 1500 | 1100 | 800 |
几种干燥设备的技术指标比较
经济指标\干燥器名称 | 强力粉碎干燥机 | 竖式粉碎气流干燥器 | 气流干燥器 | 流化床 | 喷雾干燥器 |
生产能力(KG产品/m3.h) | 150-400 | 130-150 | 50-70 | 200-500 | 0.6-6 |
干燥强度(kg水/m3.h) | 455-1200 | 385-965 | 7-90 | 5-12 | 2-20 |
动力消耗(kg水/kw) | 13-15 | 11-12 | 1.2-1.4 | 2-3 | 1-10 |
热效率(%) | 48-78 | 42.4-59.5 | 25-30 | 30-50 | 13-30 |

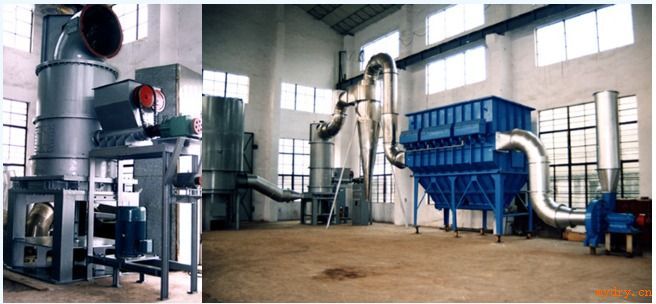

主要组成部分和系统图QGS多功能强力粉碎机主要组成部分和系统图
应用实例:
