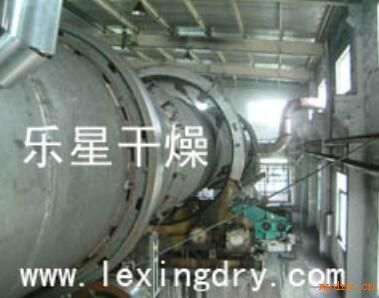

矿石滚筒干燥机 HZG系列回转滚筒干燥机
HZG系列回转滚筒干燥机是主体略带倾斜并能在一定范围内可调转速的圆筒体，湿物料由加料机送入圆筒内，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散并与通过筒内的热风(并流或逆流)充分接触，加快了干燥传热，传质。从而达到干燥的目的。该设备可选用各种形式抄板来适应不同的物料．结构简单，运转可靠，维修方便，生产能力大。
HZG系列回转滚筒干燥机工作原理
湿物料加入回转滚筒干燥机后，在筒内均布的抄板器翻动下，物料在干燥机内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热。传质。在干燥过程中，物料在带有倾斜的抄板和热气流的作用下，可调控地运动至于干燥机另一段星型卸料阀排出成品。
HZG系列回转滚筒干燥机特点
▲转筒干燥器机械化程度高，生产能力较大。
▲流体通过筒体阻力大，功率低。
▲对物料特性的适用性比较强。
▲操作稳定、操作费用较低，产品干燥的均匀性好。
HZG系列回转滚筒干燥机应用范围
HG回转滚筒干燥机适用于化工、矿山、冶金等行业大颗粒，比重大物料的干燥，如矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。对有特殊要求的粉状，颗粒状物料的干燥，如：HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等要求低温干燥，且需大批量连续干燥的物料也适用HG回转滚筒干燥机。
HZG系列回转滚筒干燥机技术参数
| 规格(m) | 生产能力(t/h) | 筒体速度(r/min) | 电机功率(Kw) | 安装角度(。) | 出料湿度 |
| Φ1.0×5.0 | 0.5-1.2 | 0.6-6 | 4 | 3-5 | ≤1.5% |
| Φ1.2×6-10 | 1.5-3 | 0.6-6 | 5.5 | 3-5 | ≤1.5% |
| Φ1.5×12-18 | 3-5.5 | 0.6-6 | 15 | 3-5 | ≤1.5% |
| Φ1.8×12-18 | 5-6.5 | 0.6-6 | 18.5 | 3-5 | ≤1.5% |
| Φ2.2×12-22 | 7-12 | 0.6-6 | 22 | 3-5 | ≤1.5% |
| Φ2.4×15-20 | 9-15 | 0.6-6 | 30 | 3-5 | ≤1.5% |
| Φ3.0×25 | 16 | 0.6-6 | 55 | 3-5 | ≤1.5% |
物料参数
| 形式 | 直接加热顺流式 | 直接加热逆流式 | 复合加热 | |||
| 物料种类 | 矿石 | HP发泡剂 | 高炉矿渣 | 硫铵 | 磷肥 | 煤 coal |
| 处理量kg/h | 1000 | -66 | 15000 | 20000 | 12000 | 5000 |
| 初含水量 % | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| 终含水量 % | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| 平均粒径 dim. mm | 6.5 | 0.05 | 4.7 | 0.5-0.7 | 0.5 | 5 |
| 物料堆积厚度 mm | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| 热风量 kg/h | 39000 | 5400 | 10750 | 9800 | 6500 | 16000 |
| 入口气体温度 ℃ | 600 | 165 | 500 | 180 | 650 | 570 |
| 物料出口温度 ℃ | 42 | 100 | 70 | 80 | 75 | |
| 加热方式 | 煤气 | 蒸汽式电加热 | 重油 | 燃煤热风炉 | 重油 | 重油 |
| 装料系数 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
| 转速 rpm | 4 | 4 | 3.5 | 3 | 4 | 2 |
| 倾斜度。 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| 抄板数目 | 12 | 24 | 12 | 22 | 内筒外面 8 外筒内面 16 | 内筒外面 6 外筒内面 12 |
| 干燥器直径 m | 2.0 | 1.5 | 2 | 2.3 | 外筒 2 内筒 0.84 | 外筒 24 内筒 0.95 |
| 干燥器长度 m | 20 | 12 | 17 | 15 | 10 | 16 |
| 驱动功率 kw | 22 | 7.5 | 15 | 11 | 11 | 15 |
