钼精矿专用闪蒸干燥机

钼精矿专用闪蒸干燥机

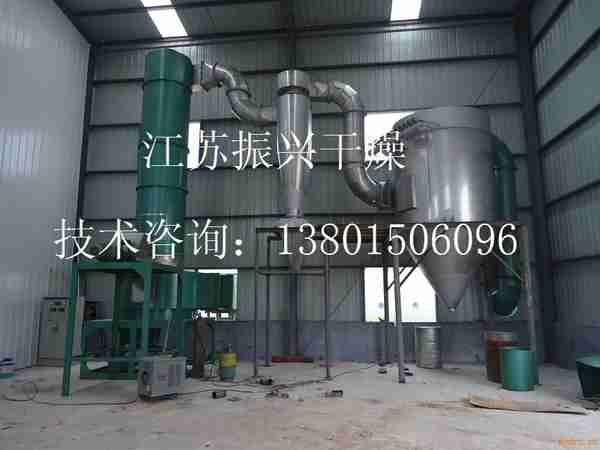

钼精矿专用闪蒸干燥机工艺流程

空气经过加热器被加热至～180℃左右，进入旋转闪蒸干燥机。湿料由输送装置送入螺旋加料机构，螺旋加料器可无级调速。物料经挤压后强制进入主塔，随即被高速旋转而又具有不同角度的刀片粉碎，又被高速进入主塔的高温气流冲击高速旋转、夹带上升，这时气流温度急速下降，物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入脉冲布袋除尘器。气流由滤袋外部进入，向上排出，为防止滤袋积料，由脉冲电磁阀定时、轮流由各滤袋上部输入高压气流（0.4～0.6Mpa），反复反冲滤袋，以达到*佳除尘效果。

钼精矿专用旋转闪蒸干燥机设计参数：

1、物料名称：钼精矿

2、初水份： 5%

3、终水份： ≤1%

4、设计产量：3358.6kg/h（处理量3500 kg/h）

5、进风温度：280℃

6、热 源：煤气，热值5000kj/ m3

7、物料形态：粉状

4.3 设备主要技术参数

1、 产品速率： 3358.6kg/h

2、 干燥初水份： ～5%

3、 产品终水份量： ≤1%

4、 蒸发水份： ～141.4kg/h

5、 原料量： 3500kg/h

6、 闪蒸机进气温度： ～280℃

7、 闪蒸尾气温度： 120℃

8、 标态风量： ～12000Kg/h

9、 供热方式： 煤气。

10、耗用热量： ～80×104kcal/h

11、煤气耗量： 660～720 m3/h

12、收集方式： 旋风分离器CZT-10.0+ 脉冲袋式除尘器型号：GMC-240

钼精矿专用旋转闪蒸干燥机选型

（1）名称：旋转闪蒸

（2）型号：XSG-10

（3）材质：刀片、混合室、直筒内壁SUS304，其余Q235

（4）搅拌 功率：11KW

（5）材料厚度：混合式内壁δ6，直通内壁δ2.5，外包δ1.5/SUS304

热源系统：

（1）名称：直接式燃气热风炉

（2）型号：80×104kcal/h，含燃烧器

（3）材料：耐火材料/Q235，

空气净化系统

（1）名称：初中效空气过滤器

（2）数量：1组、材 质：无纺布、外框Q235

加料系统

（1）名称：螺旋调速加料器

（2）型号：LJQ-273

（3）功率：5.5KW/台，变频调速

（4）材质：物料经过处SUS304、螺旋片δ5，料斗厚度δ2，加料管为Φ273×5.5无缝管

旋风分离器

（1）型号：CZT-10.0

（2）材质：物料经过处SUS304、δ3mm

（3）数量：1套

收料除尘系统

（1）名称：脉冲袋式除尘器、数量：1套

（2）型号： GMC-240
