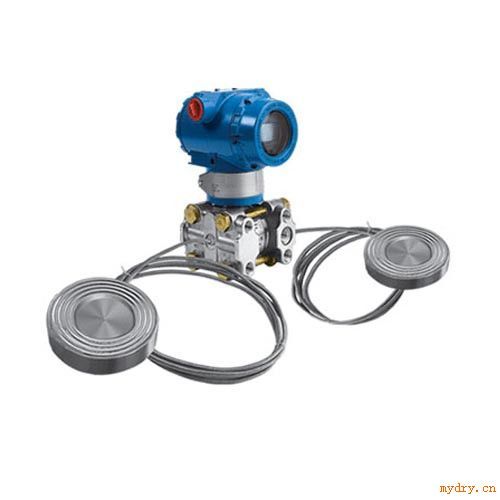

双法兰液位变送器
HJ1151/3351DP/GP双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。双法兰液位变送器选型的时候尤其要注意一个很重要的因素，就是差压式液位变送器，它是安装在液体容器的底部，通过表压信号来反映液位的高度。在制药、化工行业的液位测量的控制过程中， 盛装液体的容器经常处于有压的情况下，此时常规的静压式液位变送器变不能满足测量要求，由于在传感器电路和结构上的改进，提高了差压液位测量技术在制药和食品行业的实用价值。可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况：
1、被测介质对变送器敏感元件有腐蚀作用
2、需要将高温被测介质与变送器隔离
3、被测介质中有固体悬浮物或高粘度介质
4、被测介质由引压管引同时易固化或结晶
5、更换被测介质需严格净化测量头
6、测量头必须保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体
注意：真空场合不宜采用远传变送器。
双法兰液位变送器的远传装置形式有四种：
1、1151PFW扁平式远传装置（标准3″、工作压力2.5MPa）
2、1151RTW型螺纹安装式远传装置（*大工作压力10MPa）
3、1151RFW型法兰安装式远传装置
4、1151EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）双法兰液位变送器选型表：
HJ1151/3351DP | 远传差压变送器 | ||||||
HJ1151/3351GP | 远传压力变送器 | ||||||
代码 | 量程范围KPa | ||||||
3 | 0-1.3～7.5 | ||||||
4 | 0-6.2～37.4 | ||||||
5 | 0-31.1～186.8 | ||||||
6 | 0-117～690 | ||||||
7 | 0-345～2068 | ||||||
8 | 0-117～690 | ||||||
代码 | 输出 | ||||||
E | 4-20mADC | ||||||
S | 智能式 | ||||||
代号 | 法兰材料 | 法兰材料 | |||||
22 | 316SST | 316SST | |||||
代号 | 附加功能 | ||||||
S1 | 一个远传装置 | ||||||
S2 | 二个远传装置 | ||||||
代码 | 选项 | ||||||
M1 | 0-100%线性指示表 | ||||||
M2 | LED显示表 | ||||||
M3 | LCD显示表 | ||||||
B1 | 管装弯支架 | ||||||
B2 | 板装弯支架 | ||||||
B3 | 管装平支架 | ||||||
d | 隔爆型dⅡBT4 | ||||||
i | 本安型iaⅡCT6 | ||||||
1、在变送器冬季发生冰冻时,安装在室外的变送器必需采取防冻措施,避免引压口内的液体因结冰体积膨胀,导至传感器损坏。
2、接线时,将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
3、在测量气体的压力时，取压口要开在流程管道的顶端，且法兰液位变送器也要安装在流程管道的上部以便让沉积的液体快速注入到流程管道中。
4、变送器的测量蒸汽或其它高温介质时,需接加缓冲管（盘管）等冷凝器,不应使变送器的工作温度超过极限。
5、变送器要注意传感器的导压管要安装在温度波动小的地方
6、测量液体压力时，法兰液位变送器的安装位置应避免液体的冲击（就是水锤现象），以免传感器过压损坏
7、变送器在测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
8、要防止变送器与腐蚀性或过热的介质接触，还要防止渣滓在导管内沉积；
