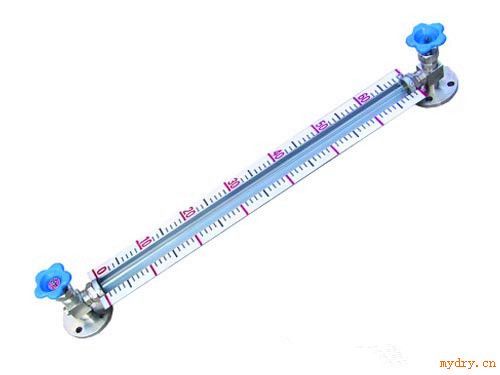

玻璃管液位计
HJ-HG5玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流,该产品主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计结构原理:仪表上下阀都装有PN1.6MPa,DN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。玻璃管液位计产品特点: 1、直读式仪表,读数*。 2、结构简单,维修方便。 3、经久耐用。玻璃管液位计技术指标:测量范围(安装中心距L):300、500、600、800、 1000、1200、1400、1700、2000mm
工作压力:≤1.6MPa
材质:碳钢、不锈钢
工作温度:≤200℃
连接法兰标准:HGJ46-91 PN1.6 DN20突面。(其它法兰标准如JB/T、GB、ANSI等,请用户注明)
伴热蒸汽压力:≤0.6MPa
蒸汽夹套接头:G1/2"外螺纹
钢球自封压力:≥0.2MPa 安装中心距L和标尺刻度L1的关系
L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
