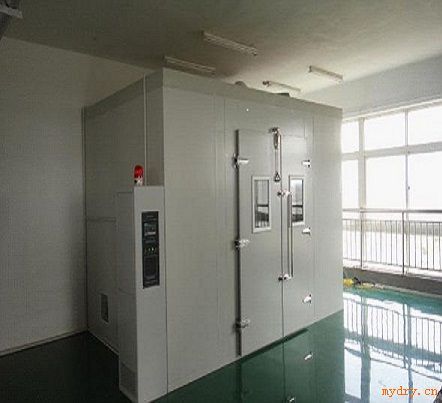

步入式高温老化室
一、产品用途武汉安德信步入式高温老化室又可以叫做高温老化房、高温老化试验室、ORT房又叫烧机室，是针对高性能电子产品仿真出一种高温、恶劣环境测试的设备，是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程。二、步入式高温老化室特点1.高温老化室可提供产业界大型零件、半成品、成品进行温度环境测试其主要由控制面板、配电盘、保温库板、送风板、加热器组成而成。2.彩库板单元组合，内窖可任意放大、拆装容易，可依顾客需要尺寸设计与配合扩厂的迁移。3.采用多翼离心送风方式之水平扩散垂直热交换循环系统，避免任何死角使室内温度分布均匀。 4.控制系统可选择由RS-232界面与电脑连线，使用者可以在电脑荧幕上设计程式，收集测试资料与记录，呼叫程式执行，遥控机器开关等功能。5.异常状况发生时，控制器荧幕上即时自动显示故障状态，切断电源开关，并提供故障排除方法。6.具有时序记号接点功能，可使运转过程中，对外输出控制接点，提供使用者进行动态试验与电脑监控。7.库板材质采用不锈钢材质及美耐钢板烤漆材质，结构坚固，防水及美观。8.安德信控制方式与特色:平衡调温控制系统（BTHC）+特殊设计之天花板风扇送风强制循环系统,以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定的使用。 三、高温老化室技术参数1.温度范围： RT常温～+60℃，RT常温～+70℃，RT常温～+85℃2. 升温时间：RT常温～+60℃小于35分钟非线性空载，RT常温～+70℃小于45分钟非线性空载，RT常温～+85℃小于60分钟非线性空载.3.库室尺寸：根据客户的需求来确定4.温度均匀度：≤±5℃5.温度波动度： ≤±1.0℃6.外箱材质: 彩钢板｜聚氨酯板.7.内箱材质: 彩钢板.8.保温材质: 高密度保温棉或PU硬质发泡.9.库板承重:500Kg/㎡（均匀分布负重）.10.库体底座、电控箱机架: 国标角铁 + 6#槽钢 + 钢板喷塑.11.实验室箱门: 单开门（W80 x H200cm）.12.材质: 同库房板.13.把手:圆柱型把手.14.后钮:SUS#304.15.窗口450×300×40㎜三层真空玻璃层.16.送风循环系统: a. 马达:AC380V 1.5HP 1台或5台.17.马达：加长轴心.18.风扇: 多翼式扇叶（SIROCCO FAN）.19.天花板送风强制循环系统.20.使用电源：AC3￠5W380V±10%；50/60Hz
四、安德信老化室执行与满足标准1.GB/T2423.1～2《电工电子产品的基本环境试验规程试验.2.GB/T10586-1989热试验室技术条件.3.GB/T2423.50-1999恒定高温试验Ca.4.GB/T2423.4-93（MIL-STD810）方法507.2程序3.5.GB/T2423.4-2008高温交变循环试验.6.GB/T2423.34-2005高温组合循环试验.
五、高温老化室安全系统及安全保护装置1 .电控设计参照《低压配电设计规范》GB50054-95，《供配电设计规范》GB5002S2-95，《电气装置安装工程接地装置施工及验收规范》GB50169-92，使电控设计标准化。2 .控制系统集成老化功能设计,设计功能控制电柜，老化所需时间、温度、各类操作开关可在一个控制电柜上操作；电柜面板设计美观、操作简单。3 . 老化过程可全自动控制，具有部分异常自处理功能，让操作自动化、简单化。（1）.动切断循环风机、电热等电源；老化房自行降温，继续老化，待总老化时间到，黄色警示灯亮起，告知老化完毕。（2）.产品超温保护控制。在温度超过产品老化温度上限时，自动切断产品供电，以保护产品过温老化，影响其性能；同时蜂鸣器报警、红色警示灯亮起。温度正常自动恢复供电。（3）.加热器PID控制。采用SSR配套使用，温度到达设定温后，根据需要自动无级调节加热器功率大小，器件无机械损耗且室内温度稳定性高。4 . 具有多重保护功能，安全可靠。（1）.电热防干烧，风机故障或风管内温度过高时自动切断整个电源，同时警报器报警。（2）.电加热与风机联动设计，风机未能启动时加热器无法单独启动。（3）.加热器防MC粘连设计,SSR无触点关断，无机械动作、损耗，杜绝意外。
