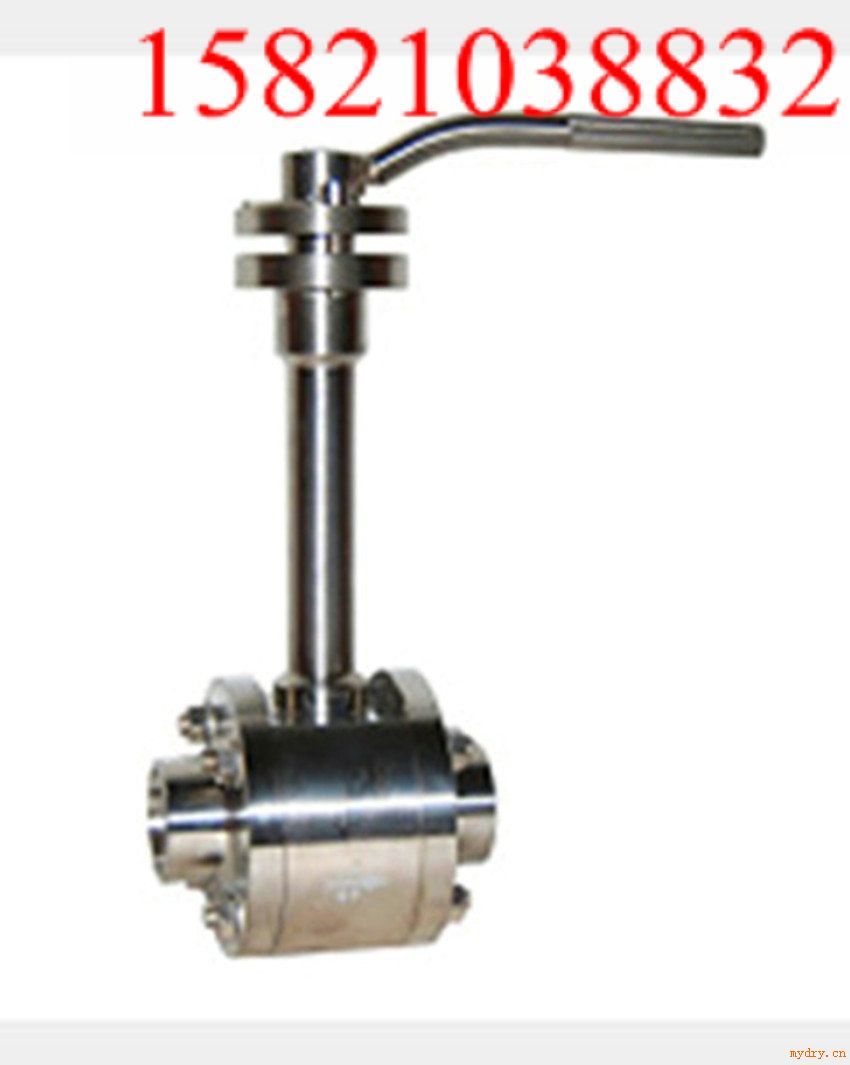

DQ61F-40P低温长轴球阀
DQ61F-40P低温长轴球阀是由上海贤亿阀门有限公司提供,上海贤亿阀门有限公司专业生产销售低温安全阀,低温截止阀,低温止回阀,低温闸阀,低温调节阀。欢迎新老客户前来采购!!
产品规范:
公称通径
DN15mm~50mm
公称压力
PN4.0MPa
适用介质
液氧、液氮、液氩、液化天然气、
液态二氧化碳、液态丙烷等
适用温度
-196℃~+80℃
主要零部件材料:
阀体
0Cr18Ni9
球体、阀杆
0Cr18Ni9
密封圈
PTFE
延伸套管
0Cr18Ni9
外型尺寸与连接尺寸:
产品型号
DQ61F-40P低温球阀(低温长轴球阀)
产品代号
通径
DN(mm)
尺寸(mm)
L
D
L1
D1
D2
H
D0
561DQ15
15
100
13
10
18.5
34
180
160
561DQ20
20
115
18
12
25.5
40
220
220
561DQ25
25
130
23
12
32.5
48
230
220
561DQ32
32
180
28
12
38.5
62
310
250
561DQ40
40
200
35
12
48.5
70
320
300
561DQ50
50
220
45
15
57.5
82
400
320
561DQ65
65
250
57
15
76.5
100
420
380
561DQ80
80
300
70
15
89.5
113
500
380
561DQ100
100
380
90
15
108.5
132
520
500
