XDMC气箱脉冲除尘器

  • 2018-01-27 14:08:36
  • 来源:盐城市信尔达环保机械有限公司

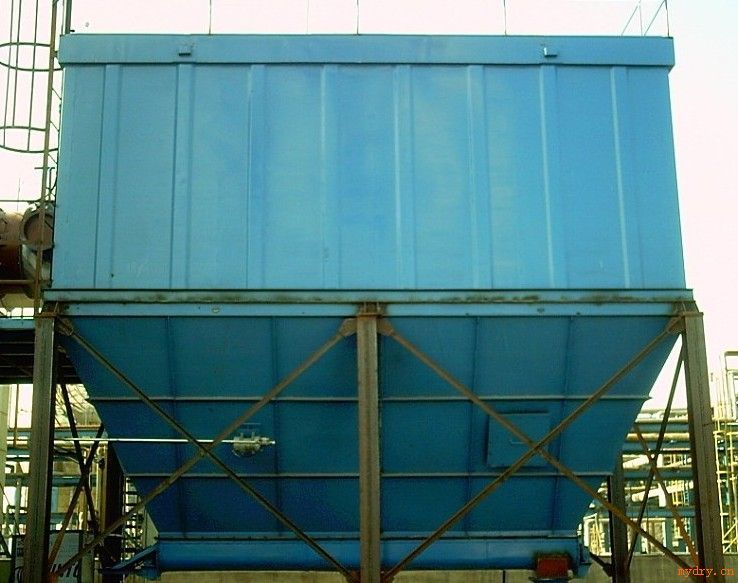

XDMC气箱脉冲除尘器

XDMC型气箱脉冲袋式除尘器是信尔达公司在综合国外先进技术的基础上,自主研制开发的高效袋式除尘器。它综合了分室反吹和脉冲喷吹清灰等诸类除尘器的优点,克服了分室反吹清灰强度不够、脉冲喷吹清灰与过滤同时进行会产生粉尘再吸附现象的缺点,采用高能离线清灰方式,具有清灰能量大、清灰效果好、系统阻力低、滤袋使用寿命长、除尘效率高等特点,广泛应用于水泥企业的粉磨、破碎、包装、库顶、配料等系统的除尘。它不仅能净化一般的含尘气体,还能处理高浓度(高达1300g/Nm3)的含尘气体,可直接作为立式磨、O-Sepa选粉机等的成品收集的工艺设备。除水泥工业外,它也可用于粮食、轻工、矿山、电力、化工、冶金等行业的除尘。

技术性能参数表

1、XDMC32、XDMC64型技术性能参数表

规格型号

技术参数

XDMC3-3

XDMC32-4

XDMC32-5

XDMC32-6

XDMC64-4

XDMC64-5

XDMC64-6

XDMC64-7

处理风量(m3/h)

6690

8930

11160

13390

17800

22300

26700

31200

总过滤面积(m2)

93

124

155

186

248

310

372

434

净过滤面积(m2)

63

93

124

155

186

248

310

372

收尘室数(个)

3

4

5

6

4

5

6

7

每室袋数(条)

32

64

滤袋总数(条)

96

128

160

192

256

320

384

448

脉冲阀

(带电磁阀)

数量(个)

3

4

5

6

4

5

6

7

规格(英寸)

1 1/2

2

滤袋规格(直径mm ×长度mm)

Φ130×2450

滤袋材质

根据烟气性质选用

过滤风速

1.2~2.0(根据不同的扬尘点选取不同的净化过滤风速参见附表)

承受负压(Pa)

≤6000

除尘器阻力(Pa)

1200~1700

入口气体含尘浓度(g/m3)

<1000

喷吹压力(Mpa)

0.5~0.7

压缩空气耗量(Nm3/min)

0.27

0.37

0.46

0.55

1.2

1.5

1.8

2.1

锁风装置

根据工艺情况需要确定

螺旋输送机

根据工艺情况需要确定

保温面积(m2)

26.5

36.5

41

48.5

70

94

118

142

注:1、表中的净过滤面积是指一个室清灰时的过滤面积。

2、表中的耗气量是指工厂供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。

3、表中处理风量是毛过滤风速为1.2m/min是计算得出的,仅供用户尘源点的含尘浓度小于

200g/ m3 (标)和净过滤风速也不详的情况下,直接按表中所标注的处理风量进行选型之用。
