先导活塞式蒸汽减压阀Y43H-16C

先导活塞式蒸汽减压阀Y43H-16C

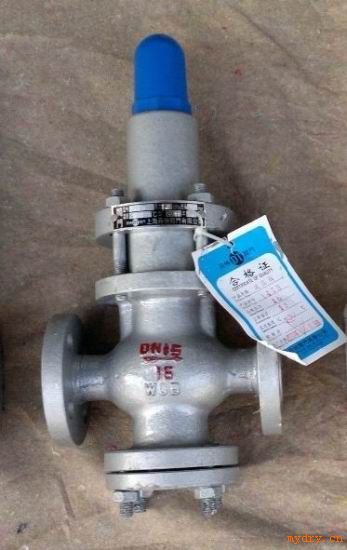

先导活塞式蒸汽减压阀在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构与密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路，起减压稳压作用。适用于流量大流量变化大，进口压力变化大的蒸汽管路。

性能参数：

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 *高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 *小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 GB12245-1989 壳体试验不包括膜片、顶盖 零件材料：零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 阀盘 2Cr13 缸套 2Cr13/25(镀硬铬) 活塞 2Cr13/铜合金 活塞环 合金铸铁 导阀座 导阀杆 2Cr13 膜片 1Cr18Ni9Ti 主阀弹簧 50CrVA 导阀主弹簧 50CrVA 调节弹簧 60Si2Mn 流量系数：(Cv) DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 连接尺寸：(PN1.6-4.0) 公称通径
DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465
