阀体阀体材质：铝合金公称通径：800~16000牛米压力范围：0.14~0.40 MPa流体温度：-30～+70℃适用介质：水、空气、天然气、油品及弱腐蚀性流体

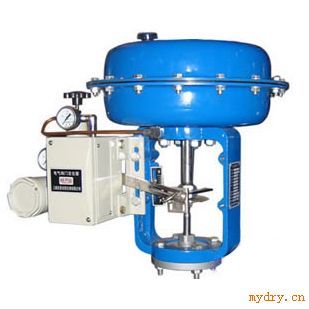

概述HA多弹簧薄膜执行机构是CV3000调节阀的驱动机构，具有体积小、重量轻、操作维修方便的特点。HA多弹簧式薄膜执行机构，是把气动调节仪表的输出压力转变成推杆位移的变化。因此，只要它与调节阀的阀体部分相连接，就可把阀芯移到与输入信号相对应的位置。该执行机构是多弹簧式薄膜执行机构，结构紧凑，输出力大。
作用型式正作用：HA1D、HA2D、HA3D、HA4D反作用：HA1R、HA2R、HA3R、HA4R注： 1、正作用执行机构：薄膜气室供气压力增加，执行机构推杆向外伸出。 2、反作用执行机构：薄膜气室供气压力增加，执行机构推杆向里缩进。
零件材料膜盖：碳钢膜片：乙丙橡胶夹尼龙推杆：不锈钢支架：HT200弹簧范围：0.02~0.10、0.08~0.24MPa供气压力：0.14~0.40 MPa气源接头：Rc1/4环境温度：-30～+70℃
附件定位器、空气过滤减压器、保位阀、行程开关、手轮机构等
性能回差：带定位器--小于全行程的1%回差：HA不带定位器--小于全行程的5%回差：HA2~4不带定位器--小于全行程的3%基本误差：HA1带HEP定位器—小于全行程的±2%基本误差：HA2~4带定位器—小于全行程的±1%基本误差：带定位器—小于全行程的±5%
应用应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业。
