翻板式磁浮子液位计

翻板式磁浮子液位计

翻板式磁浮子液位计概述
翻板式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上、下限开关输出，可实
现远距离报警、限位控制。
磁浮子液位计配置变送器，可实现液位的远
距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶
装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工
程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。结构特点：
l 基本型

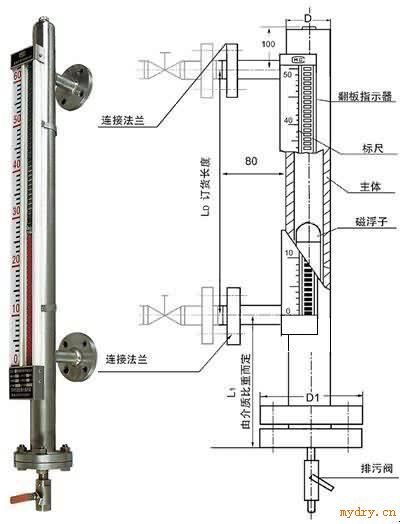

液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传
在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
