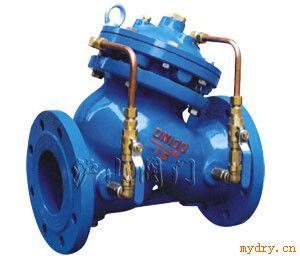

JD745X多功能水泵控制阀
JD745X多功能水泵控制阀 http://www.hushanfamen.com/Valve_Product_403.html
一、JD745X多功能水泵控制阀结构特点
JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，
增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。本产品的接管系统
采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。
二、JD745X多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由
控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。
三、JD745X多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、F745X隔膜式遥控浮球阀操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
四、JD745X多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
五、JD745X多功能水泵控制阀主要技术参数
公称压(Mpa)
1.0
1.5
1.1
0.09-0.8
3-60 (可调)
≥0.07
水
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0
六、JD745X多功能水泵控制阀主要零件材料
零件名称
零件材料
零件名称
阀体 阀盖
WCB
阀座 阀盘
铜合金/2Cr13
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
缸套 活塞(活塞型)
2Cr13
膜片(膜片型)
夹织物丁腈橡胶
调节阀 球阀
铜合金
过滤器
不锈钢
七、JD745X多功能水泵控制阀连接尺寸
JD745X多功能水泵控制阀结构图 1、主阀2、流量调节阀3、过滤器
八、JD745X多功能水泵控制阀安装示意图
