产品名称： GD型高真空挡板阀

产品型号：

GD型

适用介质：

-25~+150℃

常用材质：

碳钢、不锈钢

技术咨询：

一、GD型高真空挡板阀概述

GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。GDQ型气动高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。

二、主要技术性能

适用范围

105～1.3×10-4Pa(轴封为橡胶)
　105～1.3×10-5Pa(轴封为波纹管)

阀门漏率

≤1.3×10-4Pa.L/S.(轴封为橡胶)
　≤1.3×10-5Pa.L/S.(轴封为波纹管)

适用温度

　-25～+80℃(丁腈橡胶)
　 -30～+150℃(氟橡胶)

三、主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。

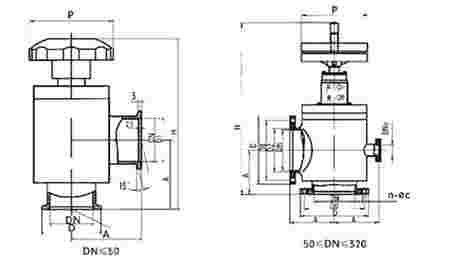

四、外形及连接尺寸

快卸法兰连接

Model
型号

DN

D1

D

A

H

P

法兰标准

GD-J10(b)

10

12.2

30

40

124.5

60

GB4982

GD-J16(b)

16

17.2

30

40

124.5

60

GD-J25(b)

25

26.2

40

50

134.5

78

GD-J32(b)

32

34.2

55

58

153

78

GD-J40(b)

40

41.2

55

65

160.5

78

GD-J50(b)

50

52.2

75

70

203

78

活套法兰连接

Model
型号

DN

D1

Do

D2

A

P

H

n-φc

Dny预抽口

法兰标准

GD-J50

50

110

90

55

70

78

203

4-φ9

GB6070

GD-J63

63

130

110

68

88

160

380

4-φ9

GD-J80

80

145

125

85

98

160

400

8-φ9

GD-J100

100

165

145

105

108

160

420

8-φ9

GD-J(S)160

160

225

200

165

158

160

575

8-φ11

DN40GB4982

GD-J(S)200

200

285

260

208

200

160

655

12-φ11

DN50GB6070

GD-J(S)250

250

335

310

258

208

250

690

12-φ11

DN63GB6070

GD-J(S)320

320

425

395

328

250

250

785

12-φ14

DN80GB6070

GD-J(S)150

150

220

195

156

158

160

575

8-φ12

DN40GB4982

JB919

GD-J(S)300

300

380

350

308

250

250

785

8-φ14

DN80GB6070

JB919
